MÁY DÁN HỘP LẬP THỂ TỐC ĐỘ CAO
Ký hiệu: HBJ-D800GS, HBJ-D1200GS

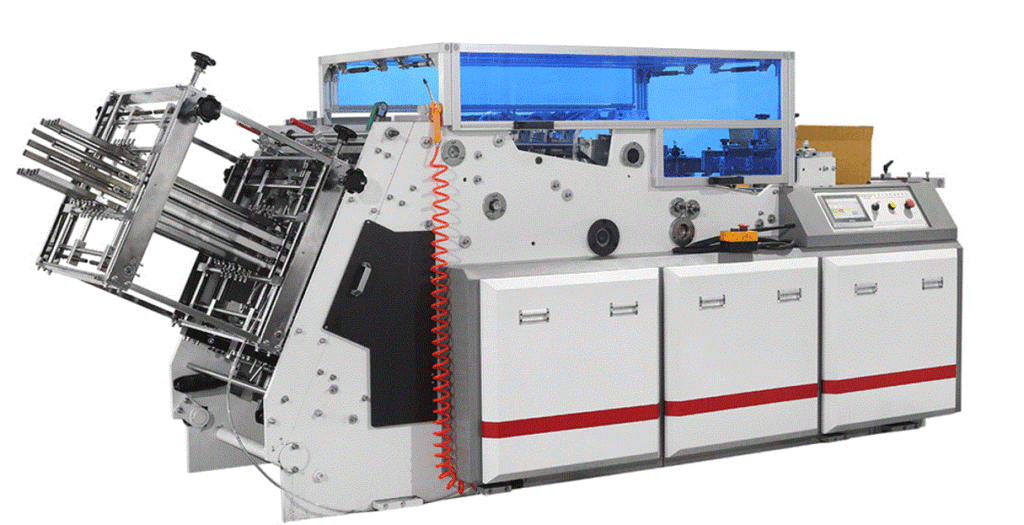

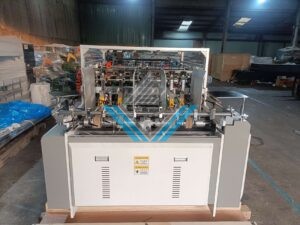

Hình ảnh máy dán hộp lập thể tốc độ cao:
Video Vũ Gia bàn giao máy cho khách hàng:
https://www.youtube.com/watch?v=xSyQZY5Qw8w

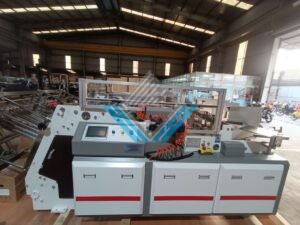

Hình ảnh Vũ Gia lắp máy dán hộp lập thể tốc độ cao cho khách hàng Tp.HCM:

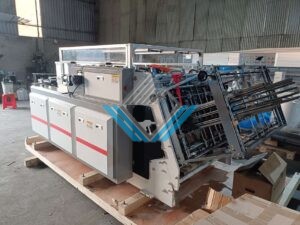

Hình ảnh Vũ Gia lắp máy dán hộp lập thể tốc độ cao cho khách hàng Hà Nội:

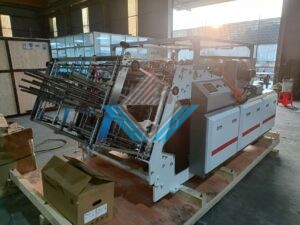

Hình ảnh Vũ Gia lắp máy dán hộp lập thể tốc độ cao cho khách hàng Bắc Ninh:
Video Vũ Gia lắp máy cho khách hàng:
Video máy vận hành:
Quy trình:
Đặc điểm máy dán hộp lập thể tốc độ cao:

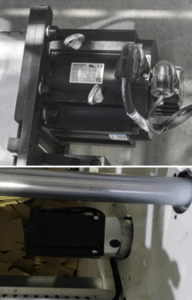

Máy dán hộp lập thể tốc độ cao sử dụng hệ thống điều khiển servo cho bộ phận nạp giấy, bộ phận truyền động chính, bộ phận nạp giấy và bộ phận tạo hình hộp, với độ chính xác cao hơn, vận hành dễ dàng và cải thiện hiệu quả sản xuất.
Máy dán hộp lập thể ba chiều HBJ-D800/1200GS là thiết bị tự động được công ty chúng tôi đổi mới độc lập dựa trên chất lượng của thiết bị nhập khẩu để dán hộp cứng ba chiều như hộp bánh hamburger, hộp mang đi, hộp bánh ngọt và hộp cứng. Máy này sử dụng điều khiển máy tính, PLC, chuyển đổi tần số AC, động cơ servo nạp giấy, dán tự động, chèn và đếm nhãn tự động và cấu trúc truyền động nhông xích để đạt được khả năng nạp giấy trơn tru, định vị chính xác và thu thành phẩm gọn gàng. Tất cả các bộ phận chính của thiết bị và hệ thống điều khiển đều sử dụng các sản phẩm thương hiệu nổi tiếng như Schneider, Taiwan Jingyan, Italian Tiger, China Huichuan, v.v., đảm bảo định vị chính xác, vận hành ổn định, an toàn và tin cậy khi thiết bị hoạt động.
Xem thêm:
MÁY LÀM HỘP LẬP THỂ TỐC ĐỘ TRUNG BÌNH.
CÁC LOẠI MÁY LÀM HỘP THỰC PHẨM KHÁC.
Thông số kỹ thuật máy dán hộp lập thể tốc độ cao:
|
Mã máy |
HBJ-D800GS | HBJ-D1200GS |
| Tốc độ sản xuất | 80-200 chiếc/ phút |
160-400 chiếc/ phút |
|
Nguyên liệu sử dung |
200-600gsm bìa cứng, giấy tráng PE, giấy kraft, giấy sóng (tối đa 1,5mm) | |
| Chiều dài giấy mở |
Góc L100-450mm: 5°-40° |
|
|
Chiều rộng giấy mở |
W100-600mm | W100-400mm |
| Chiều cao | H15-200mm
(Kích thước đặc biệt có thể đặt làm) |
H15-200mm (Kích thước đặc biệt có thể đặt làm) |
|
Tổng công suất |
5KW | 6.25KW |
| Trọng lượng | 2.4T |
2.8T |
|
Kích thước máy đóng gói |
3600 x1400 x 1700 mm | 3600 x 1850 x 1700 mm |
| Điện áp |
380V 50HZ( có thể đặt làm theo yêu cầu) |
|
Kiểu mẫu hộp (Khách hàng gửi mẫu cụ thể khi đặt máy):
Mẫu 1: Hộp hình thuyền
Mẫu 2: Hộp có nắp
Mẫu 3: Hộp bánh Hamburger
Mẫu 4: Hộp đóng gói
Mẫu 5: Túi khoai tây chiên
Kích thước hộp máy dán hộp lập thể tốc độ cao có thể làm:
Cấu hình máy dán hộp lập thể tốc độ cao:
|
Số TT |
Tên cấu hình |
Hình ảnh |
|
|
1 |
|
|
|
|
2 |

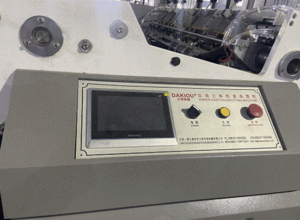

Tủ điện : Được thiết kế ẩn giúp tiết kiệm chi phí vận chuyển và tiết kiệm không gian tại nhà máy của khách hàng.
|
|
|

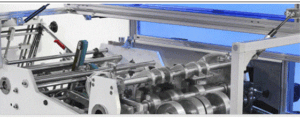

| 3 | Cấu trúc nạp giấy kiểu lên dốc, giảm quán tính do nạp giấy quá nhanh..

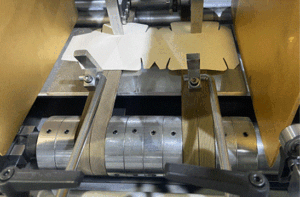

Bộ phận nạp giấy: Sử dụng dây băng tải khổ nhỏ thay vì sử dụng dây băng tải khổ rộng, dây băng tải khổ hẹp và bộ truyền động dây đai sử dụng bánh răng quay để nạp giấy trơn tru hơn. |
|
|

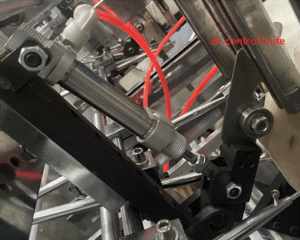

| 4 | Dao khí nén:
-Tuổi thọ cao hơn -Điều chỉnh áp suất khí nén để áp suất đồng đều. |
|
Danh sách linh kiện của máy dán hộp lập thể tốc độ cao:
|
Số TT |
Tên linh kiện | Thương hiệu | |
| 1 | Động cơ | Động cơ chính |
Gongtai – China |
|
Động cơ servo |
INOVANCE – China | ||
| Động cơ dán keo |
JSCC – Taiwan |
||
|
2 |
Bộ phận điện | PLC | INOVANCE – China |
| Màn hình cảm ứng HMI |
INOVANCE – China |
||
|
Biến tần |
INOVANCE – China | ||
| Rơ le |
SCHNEIDER- France
|
||
|
Thiết bị điện hạ thế |
SCHNEIDER- France | ||
| Nút ấn |
AUTONICS(KOREA) |
||
|
Công tắc tiệm cận/ công tắc quang điện |
|||
| Công tắc nguồn điện |
MEAN WELL- Taiwan |
||
|
3 |
Linh kiện khí nén | Bộ phận khí nén | AIRTAC – Taiwan |
| 4 | Băng tải | Băng tải bộ phận nạp giấy |
TIGER(ITALY) |
|
Băng tải vận chuyển giấy |
|||
|
5 |
Vòng bi | Vòng bi chính |
HRB/BEM |
Các bộ phận Option tùy chọn mua thêm:
Option 1:
Option 2:
Option 3:
