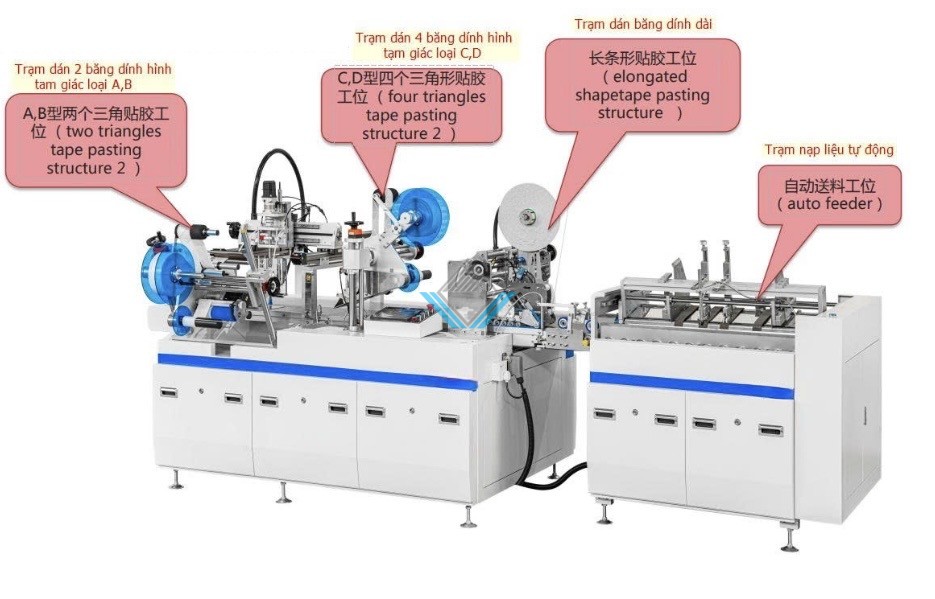

Máy dán băng dính 2 mặt hộp gấp gọn

 5/5

Thông tin sản phẩm

Nội dung bài viết

Ký hiệu: FSJS-600M4

Lưu ý:

① Loại B: gồm hai miếng băng dính hai mặt hình tam giác + một miếng băng dính hai mặt dài

② Loại A: gồm hai miếng băng dính hai mặt hình tam giác + một miếng băng dính hai mặt dài.

③ Loại C: gồm bốn miếng băng dính hai mặt hình tam giác (bố trí đối xứng từng cặp) + một miếng băng dính hai mặt dài.

④ Loại D: có thể dán băng dính hai mặt hình vuông.

Số TT	Đặc điểm
1	Có thể đồng thời dán 1 miếng băng dính hai mặt dài và 2 miếng băng dính hai mặt hình tam giác đơn + 4 miếng tam giác.
2	Máy được trang bị 1 đầu dán băng dính hai mặt dạng dài và 1 bộ thiết bị xoay để dán miếng băng dính.
3	Cảm biến sợi quang kết hợp định vị servo, vị trí dán băng dính hai mặt chính xác.
4	Băng tải hút gió toàn bộ hành trình, giúp sản phẩm vận chuyển ổn định, sai số dán băng dính nhỏ.
5	Giao diện người – máy (HMI), các thông số được cài đặt trực tiếp trên màn hình cảm ứng.
6	Cấp liệu tự động, thao tác đơn giản, hiệu suất sản xuất cao, tốc độ nhanh.

Model	FSJS-600M4
Tốc độ dán băng dính dài	50-60/chiếc
Tốc độ dán 2 miếng băng dính hình tam giác	25-30/ chiếc
Tốc độ dán 4 miếng băng dính hình tam giác	50-60/chiếc
Kích thước tối đa của tấm bên khi cấp liệu tự động (DxR)	800x200mm
Kích thước tối thiểu của tấm bên khi cấp liệu tự động (DxR)	100x30mm
Kíc thước miếng băng dính hai mặt dài	5-35mm ( có thể Optional tuỳ chọn mua thêm nếu có nhu cầu loại 6-70mm)
Kích thước tối đa của 2 miếng băng dính hai mặt hình tam giác đơn khi dán bằng cấu trúc xoay (DxR)	180x180mm
Kích thước tối thiểu của 2 miếng băng dính hai mặt hình tam giác đơn khi dán bằng cấu trúc xoay (DxR)	40x40mm
Chiều rộng băng tải cấp liệu	600mm
Độ chính xác gia công	±1.25mm
Công suất / điện áp	3kw/ AC220V
Kích thước máy ( DxRxC)	3810x1740x1650mm
Trọng lượng máy	900kg

Số TT	Cấu hình máy	Hình ảnh

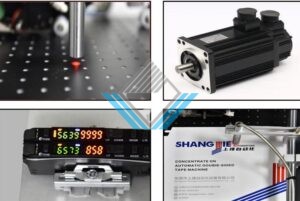

1	Cảm biến sợi quang kết hợp định vị bằng động cơ servo, giúp sản phẩm được định vị chính xác

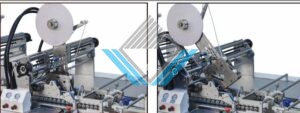

2	Đầu dán băng dính có thể tự động xoay góc nâng 45°, cho phép thay băng dính nhanh trong vòng 30 giây, đồng thời thuận tiện cho việc điều chỉnh và lắp đặt dao cắt răng cưa.

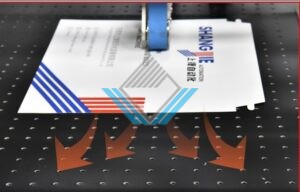

3	Băng tải chính của bộ phận dán băng dính có chức năng hút gió mạnh, giúp giấy chạy phẳng hơn và ổn định hơn.

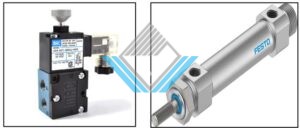

4	Các bộ phận điều khiển và vận hành của đầu dán sử dụng van điện từ MAC (America) và xi lanh khí nén FESTO (Germany).

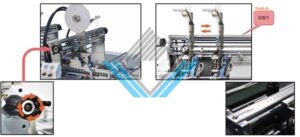

5	Đầu dán băng dính sử dụng vít me để điều chỉnh trái–phải nhanh và chính xác, có thước đo hỗ trợ định vị, chỉ cần xoay tay quay là có thể điều chỉnh trái–phải, độ chính xác đạt tới 0,2 mm.
