MÁY BẾ TỰ ĐỘNG MK-106CS
Ký hiệu: MK ECOcut 106CS

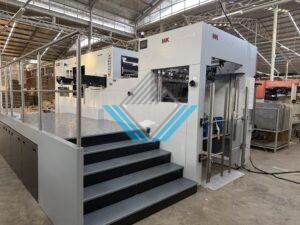

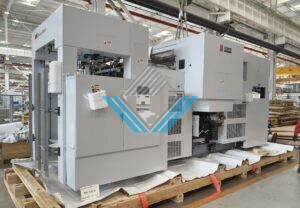

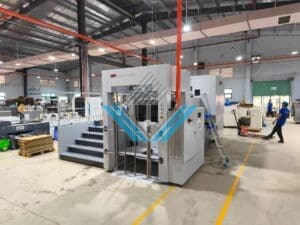

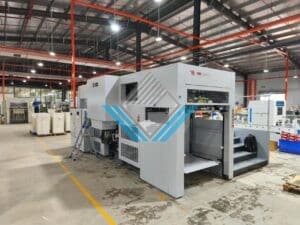

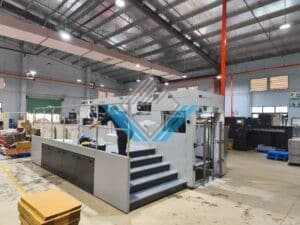

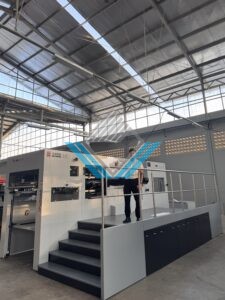

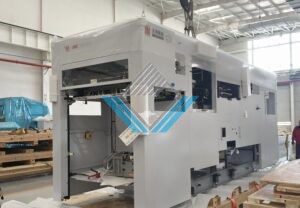

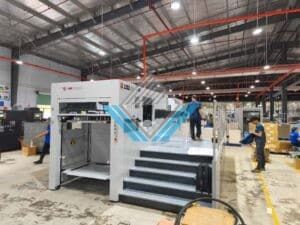

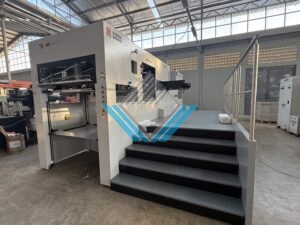

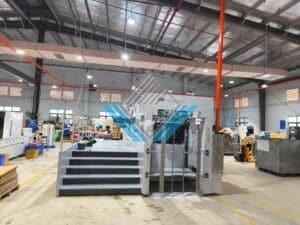

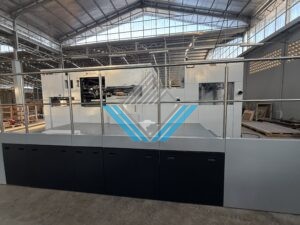

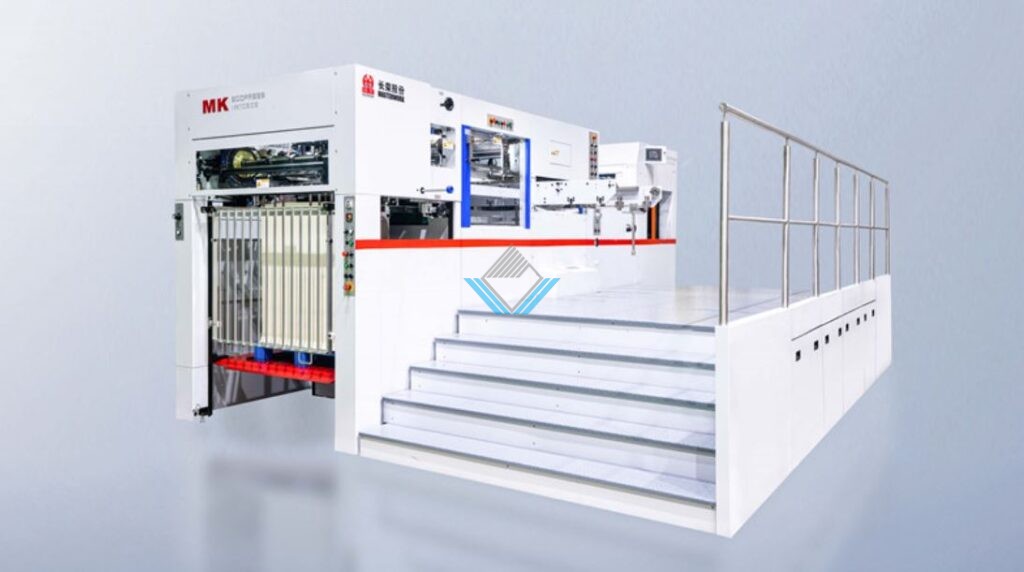

Hình ảnh máy bế tự động MK 106CS:
Chú thích:
- Đầu nạp giấy : Chức năng điều chỉnh nhanh đầu nạp.
- Bàn nạp giấy: Phát hiện tờ đôi cơ điện, bộ phận kéo đẩy sử dụng tay kê kép.

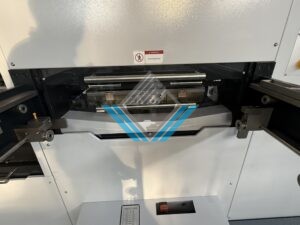

- Trạm cắt bế khóa khuôn cắt bằng khí nén ở vị trí trên dưới kết hợp tấm đế điều chỉnh, điều chỉnh áp suất bằng điện động.
- Hệ thống định vị trung tâm trạm bóc lề.
- Trạm thu giấy liên tục không cần dừng máy, giảm chấn và chổi ép giấy, chức năng lấy mẫu bằng khí nén.
Video máy vận hành:
Đặc điểm máy bế tự động MK 106CS:
-Máy cắt bế MK Ecocut 106CS là máy cắt bế tốc độ cao. Tốc độ làm việc tối đa là 7500 tờ/giờ, có thể dễ dàng xử lý tem nhãn decal, hộp giấy gấp, carton và giấy sóng siêu nhỏ.
-Tự động hóa cao, dễ vận hành hơn đảm bảo hiệu quả cao hơn. Độ chính xác vượt trội đảm bảo chất lượng cắt bế.
Thông số kỹ thuật máy bế tự động MK 106CS:
|
Mã máy |
MK ECOcut 106CS |
| Khổ giấy tối đa |
1060x760mm |
|
Khổ giấy tối thiểu |
450x360mm |
| Khổ cắt bế tối đa |
1040x740mm |
|
Kích thước khung |
1120x779mm |
| Nhíp kẹp |
9-17mm |
|
Định lượng giấy |
90-2000g/m² (0,1-2mm) giấy hoặc bìa cứng <4mm giấy sóng (độ phẳng < 20mm/m²) |
|
Áp lực làm việc tối đa |
3.0MN |
| Độ chính xác cắt bế |
≤±0.10mm |
|
Tốc độ thiết kế |
7500s/h ( cắt bế) |
| Chiều cao chồng giấy nạp |
1150mm( bao gồm cả pallet) |
|
Chiều cao chồng giấy thu |
1000mm (bao gồm cả pallet) |
| Công suất động cơ chính |
11kw |
|
Kích thước máy ( DxRxC) |
5820×4020 x2050mm (chiều rộng bao gồm cả bàn làm việc) |
| Áp suất khí |
0.55-0.7 MPa, lưu lượng≥ 0.37 m³/phút |
Cấu hình máy bế tự động MK 106CS:
|
Số TT |
Tên cấu hình |
Hình ảnh |
|
1 |
Đầu nạp giấy tốc độ cao của máy bế tự động MK:
– Khay nạp giấy vảy cá – Phát hiện tờ giấy đôi bằng cơ điện,thiết bị điều chỉnh giảm tốc. -Áp dụng 4 đầu hút và 4 đầu nạp lực hút mạnh, góc đầu hút có thể điều chỉnh theo độ biến dạng của giấy. -Thiết bị đẩy-kéo tích hợp tay kê bên. |
|
|
2 |
Khuôn cắt bế của máy bế tự động MK:
-Tấm tường chính và tầng hầm được làm bằng gang đúc hạt cát nhựa cấp Meehanite của Anh đảm bảo vận hành ổn định dưới áp lực trọng tải lớn. – Tự động định tâm và khóa khuôn cắt bế đảm bảo chất lượng cắt bế và dập nổi hoàn hảo. -Ứng dụng kết hợp thép tấm 3 mm + 1,2mm giúp việc thay đổi tấm nhanh hơn, thuận tiện hơn và tiết kiệm chi phí thay thế. -Thiết bị khóa khung khí nén có thể thực hiện khóa tấm khí nén trên và dưới, tăng tốc độ thay đổi công việc lặp đi lặp lại. |
|
|
3 |

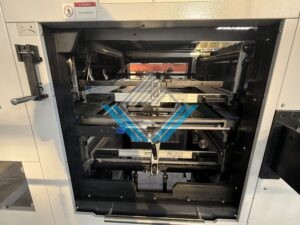

Thiết bị bóc lề của máy bế tự động MK
-Hệ thống định vị trung tâm -Thiết bị nâng khung bóc lề phía trên có thể tắt chức năng bóc lề. – Tấm tháo Khuôn lõm định vị tâm và khóa nhanh. -Có thể lắp đặt các kim bóc lề và bóc lề hiệu quả cao. |
|
|
4 |

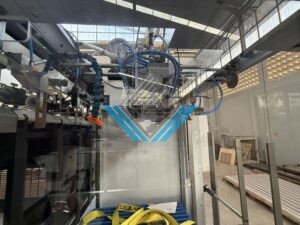

Bộ phận thu giấy của máy bế tự động MK
-Cấu trúc lấy mẫu khí nén, vận hành thuận tiện. -Thiết bị phụ trợ thu giấy liên tục không cần dừng máy. |
|
|
5 |
Hệ thống điện của máy bế tự động MK
– Thiết kế theo tiêu chuẩn an toàn – Áp dụng phát hiện bảo vệ mạch an toàn, lắp đặt bên trong, phát hiện ổn định hơn, chính xác và an toàn hơn. – Linh kiện điện nhập khẩu. |
|
