MÁY CHỌT PHÔI BẾ THỪA FQF1080
Ký hiệu: FQF1080

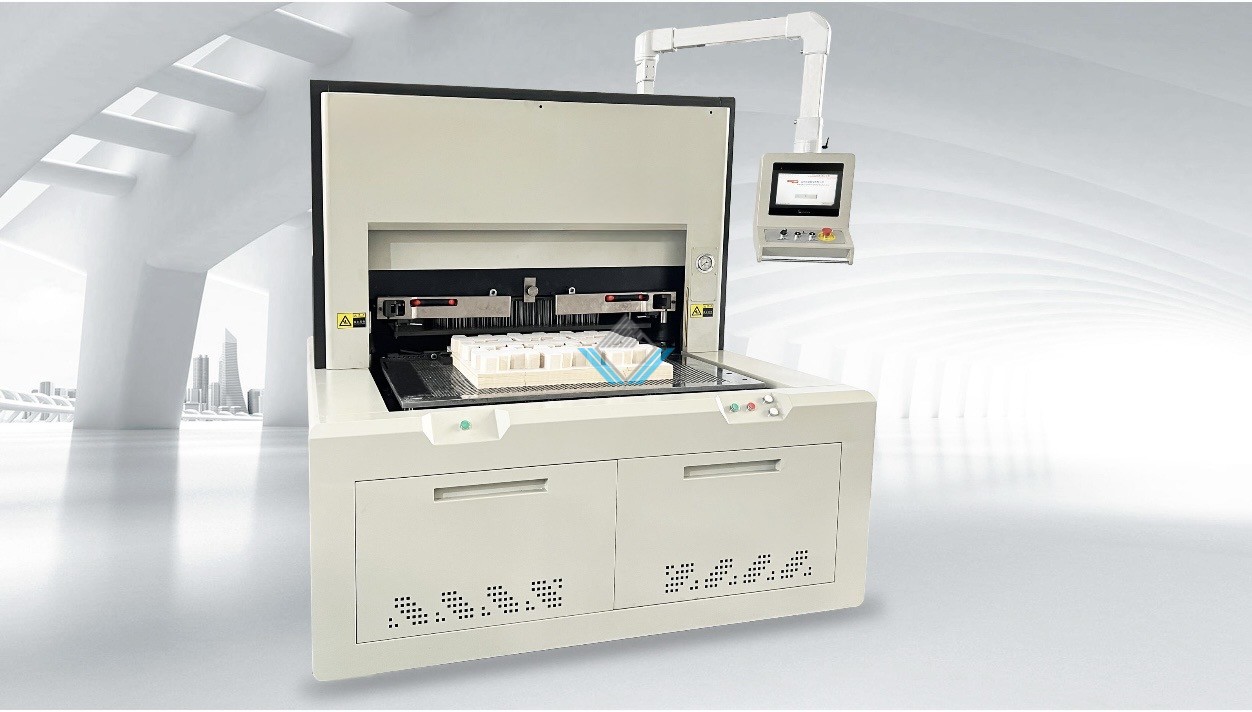

Hình ảnh máy chọt phôi bế thừa FQF1080:
Video Vũ Gia bàn giao máy cho khách hàng:

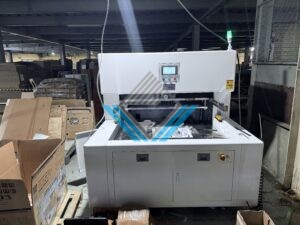

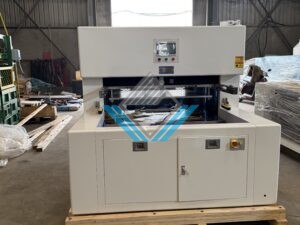

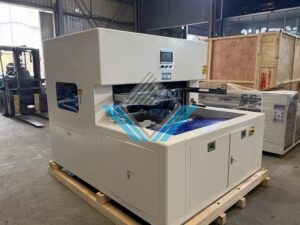

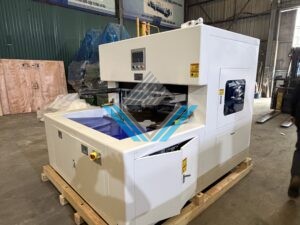

Hình ảnh Vũ Gia lắp đặt máy cho khách hàng:
Video hướng dẫn lên khuôn máy:
Giới thiệu máy chọt phôi bế thừa FQF1080:
Máy bóc lề FQF1080 là thiết bị bóc lề hiệu quả cao, có thể thực hiện bóc giấy toàn trang một lần cho các vật liệu như hộp có thông số kỹ thuật khác nhau, cửa sổ, sản phẩm đục lỗ (lỗ cánh bướm), ghép mặt trước và mặt sau, v.v.
Những đặc điểm chính máy chọt phôi bế thừa FQF1080:
- Bóc lề toàn bộ trang một lần, đơn giản và nhanh chóng, giúp cải thiện đáng kể hiệu quả sản xuất.
- Sản phẩm được gắp bằng nhíp, có thể đáp ứng linh hoạt các nhu cầu sản xuất khác nhau. Không cần khuôn, giảm đáng kể chi phí.
- Giá đỡ kiểu khung để tạo khoảng trống chính xác để đảm bảo tải không bị hư hỏng.
- Nhiều biện pháp bảo vệ an toàn, vỏ bảo vệ an toàn theo tiêu chuẩn CE, công tắc cảm biến an toàn tại nơi cho ăn, vận hành hai nút bấm,nhằm đảm bảo an toàn cho người trong quá trình vận hành.
- Bàn đạp có thể thu vào được, giao diện màn hình cảm ứng thân thiện để cài đặt hàng ngày nhanh chóng và dễ dàng.
Thông số kỹ thuật máy chọt phôi bế thừa FQF1080:
Mã máy | FQF1080 |
| Khổ giấy tối đa | 1080*780mm |
Chiều cao chồng giấy tối đa | 80mm |
| Tốc độ thiết kế | 5 lần/ phút |
Áp lực tối đa | 100Bar |
| Công suất | 4Kw, 380V 3P 50Hz |
Áp suất khí | 2L/min, 0.5 – 06Mpa (Khách hàng chuẩn bị đường hơi vào máy) |
| Trọng lượng máy | 2580kg |
Kích thước máy (D x R xC) | 2400 x1800 x2000mm |
Danh sách linh kiện máy chọt phôi bế thừa FQF1080:
Số TT | Tên linh kiện | Số lượng | Đơn vị | Thương hiệu | Ghi chú |
| 1 | Trạm thủy lực | 1 | EA | KU200L- 10HP-PV28-3W 3P 380V 7.5KW | |
2 | Ben | 1 | Chiếc | 125X100-FA-A | |
| 3 | Ben | 1 | Chiếc | 125X200-FA-A | |
4 | Nhíp | φ12mm | Chiếc | 500 | |
| 5 | Nhíp | 50 | Chiếc | F12mm, H8mm, L159.5mm | |
6 | Nhíp | 500 | Chiếc | H8mm, F5mm, L152 | |
| 7 | Nhíp | 50 | Chiếc | H8mm,sharp foot, L25mm | |
8 | Đầu hút | 600 | Chiếc | φ12mm (Vật tư tiêu hao) | |
| 9 | Đầu hút | 200 | Chiếc | φ10mm (Vật tư tiêu hao) | |
10 | Màn hình | 1 | Bộ | XINJE | TG765-WG |
| 11 | Dây truyền thông | 1 | Bộ | XINJE | DVP3M |
12 | Bộ điều khiển | 1 | Bộ | XINJE | XD2-42T-E |
| 13 | Drive điều khiểm máy chủ | 1 | Bộ | XINJE | DS5L1-21P5-PTA |
14 | Động cơ Sevor | 1 | Bộ | XINJE | MS6S- 130CS15B2-21P5 |
| 15 | Dây servo | 1 | Bộ | XINJE | 3M |
16 | Driver bước tiến | 1 | Bộ | XINJE | M860-W 24V |
| 17 | Động cơ bước tiến | 1 | Bộ | XINJE | BM86HB156-06A |
18 | Bộ ngắt mạch | 1 | Bộ | Schneider | EA9AN3C50 |
| 19 | Bộ ngắt mạch | 1 | Bộ | Schneider | EA9AN1C10 |
20 | Contactor | 1 | Bộ | Schneider | LC1N32M5N |
| 21 | Contactor | 1 | Bộ | Schneider | LC1N25M5N |
22 | Rơ le nhiệt | 1 | Bộ | Schneider | LRN22N |
| 23 | Rơ le nhỏ | 2 | Bộ | Schneider | RXM2LB2BD |
24 | Đế rơ le | 2 | Bộ | Schneider | RXZE1M2C |
| 25 | Công tắc | 3 | Bộ | Schneider | ZB2-BD2C |
26 | Nút ấn màu xanh | 1 | Bộ | Schneider | ZB2-BA3C |
| 27 | Nút ấn màu vàng | 3 | Bộ | Schneider | XB2-BA51C |
28 | Nút ấn màu đỏ | 1 | Bộ | Schneider | ZB2-BA4C |
| 29 | Nút ấn màu đen | 2 | Bộ | Schneider | ZB2-BD3C |
30 | Nút dừng khẩn cấp | 1 | Bộ | Schneider | ZB2-BS54C |
| 31 | Công tắc nguồn | 1 | Bộ | Schneider | ABL2REM240150K |
32 | Chụp đèn | 1 | Bộ | WAGE | 400mm length (WG40-08NB) |
| 33 | Bo mạch khuếch đại | 1 | Bộ | WAGE | WG- 16T1 |
34 | Quang điện | 7 | Bộ | Autonics | PRE12-4DN |
| 35 | Tấm cao su | 1 | Bộ | 500*600 |
Lưu ý: Danh sách cấu hình chỉ mang tính chất tham khảo, nhà máy có thể thay đổi để phù hợp với tình hình thực tế nhưng sẽ thay đổi với thương hiệu và giá tương đương.
Sơ đồ lắp đặt máy chọc phôi bế thừa FQF1080:
