MÁY LÀM BÌA CỨNG CHỈNH TỰ ĐỘNG
Ký hiệu: QFM 460G, 600G

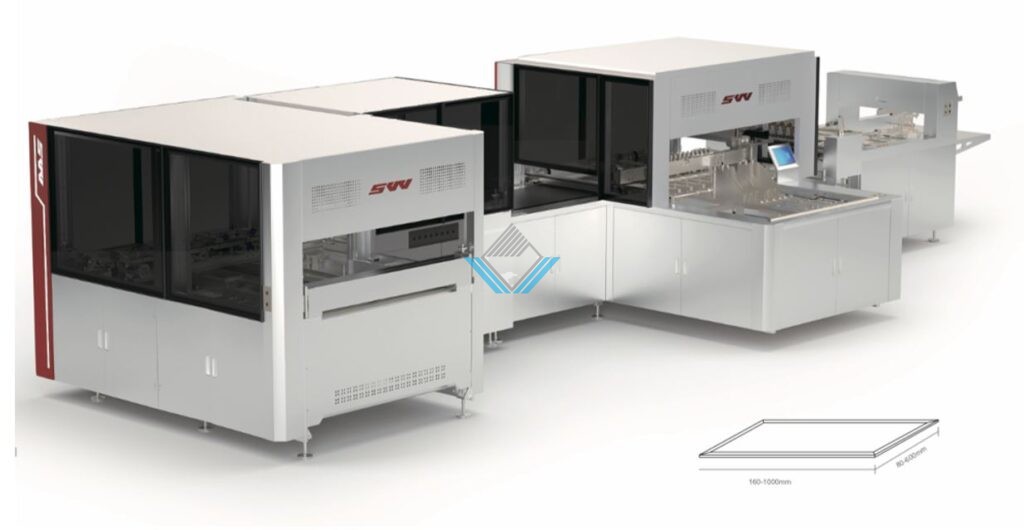

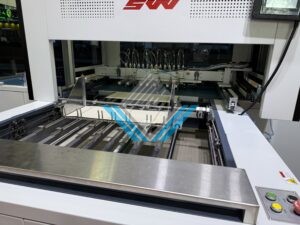

Hình ảnh máy làm bìa cứng chỉnh servo:
Video máy làm bìa cứng chỉnh khổ tự động vận hành:

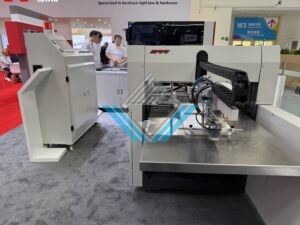

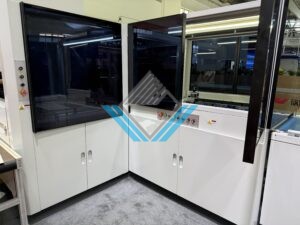

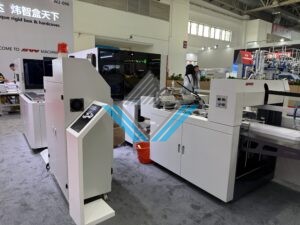

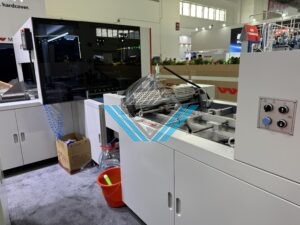

Hình ảnh chi tiết máy làm bìa cứng chỉnh servo:
Thông số kỹ thuật máy làm bìa cứng chỉnh servo:
|
Model |
QFM-460G | QFM-600G |
|
Chiều dài giấy |
190-830mm | 190-1030mm |
| Chiều rộng giấy | 100-460mm |
100-630mm |
|
Độ dày giấy |
80-200g/m² | 80-200g/m² |
| Độ dày bìa cứng | 1-3mm |
1-3mm |
|
Chiều rộng tối thiểu đường gân giữa |
8mm | 8mm |
| Độ chính xác định vị cạnh dài | ≤ ±0.25mm |
≤ ±0.3mm |
|
Độ chính xác định vị cạnh ngắn |
≤ ±0.3mm | ≤ ±0.3mm |
| Tốc độ | 0-32 chiếc/ phút |
0-32 chiếc/ phút |
|
Công suất |
12kw | 13kw |
| Trọng lượng máy | 3500kg |
4500kg |
| Kích thước máy ( DxRxC) | 7800x2100x1550mm |
8900x2250x1550mm |
Cấu hình máy làm bìa cứng chỉnh tự động servo:
|
Số TT |
Cấu hình máy |
Hình ảnh |

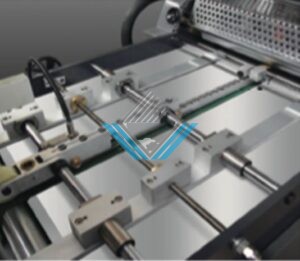

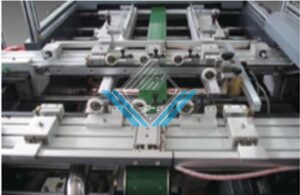

| 1 | Thiết bị chỉnh lệch tự động giúp nâng cao độ chính xác định vị của bìa carton (Số bằng sáng chế: ZL201220079360.1)
Việc áp dụng sáng chế này chủ yếu nhằm giải quyết yêu cầu về độ chính xác gia công của máy bồi bìa/tạo bìa cứng tự động. Đặc biệt đối với các hộp bao bì cao cấp hoặc bìa hộp được in màu tinh xảo, yêu cầu độ song song giữa giấy mặt và bìa cứng, cũng như độ trùng khớp của các đường in phải đạt độ chính xác rất cao. Một số khách hàng thậm chí yêu cầu độ sai lệch nhỏ hơn 0,3 mm. Thiết bị chỉnh lệch tự động này có thể đáp ứng được yêu cầu độ chính xác đó của người dùng.
|
|

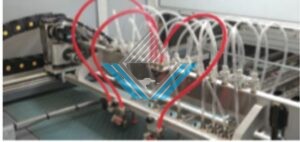

| 2 | Trang bị chức năng chỉnh lệch ngang đặc biệt, có thể loại bỏ hiện tượng lệch quá lớn ở cạnh ngắn do việc chỉnh lệch theo cạnh dài gây ra, từ đó đáp ứng hoàn hảo yêu cầu của các sản phẩm bao bì cao cấp như hộp thuốc lá, hộp rượu, v.v.
|
|
| 3 | Công nghệ này giải quyết vấn đề vén cạnh đối với bìa cứng khổ nhỏ và tránh trầy xước bề mặt
(Số bằng sáng chế: ZL201020130922.1, số bằng sáng chế phát minh: ZL201010115059.7 các đơn vị khác không sao chép được). Việc áp dụng sáng chế này giải quyết được khó khăn khi vén cạnh đối với các loại bìa cứng khổ nhỏ, đặc biệt là các loại bìa có hai đầu nhỏ. Trong quá trình vén cạnh, tránh được hiện tượng trầy xước bề mặt do các bộ phận cơ khí của máy gây ra, từ đó nâng cao đáng kể hiệu quả sản xuất.
|
|

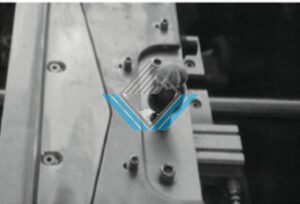

| 4 | Bộ phận vén cạnh bìa cứng dạng đặc biệt, có thể tùy chỉnh linh hoạt theo yêu cầu sản phẩm của khách hàng để thực hiện vén cạnh hoàn hảo, mang lại sự thuận tiện tối đa trong quá trình sản xuất. |
|

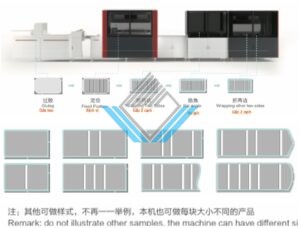

Quy trình công nghệ của máy làm bìa cứng chỉnh tự động servo:
Ghi chú: Các kiểu dáng khác cũng có thể thực hiện được, không liệt kê hết từng loại. Máy này cũng có thể sản xuất các sản phẩm có kích thước mỗi tấm khác nhau.
