Máy đóng khuy luồn dây túi giấy tự động (Thế hệ mới)

 5/5

Thông tin sản phẩm

Nội dung bài viết

MÁY ĐÓNG KHUY LUỒN DÂY TÚI GIẤY TỰ ĐỘNG

Ký hiệu: MM4-600B

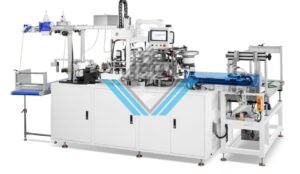

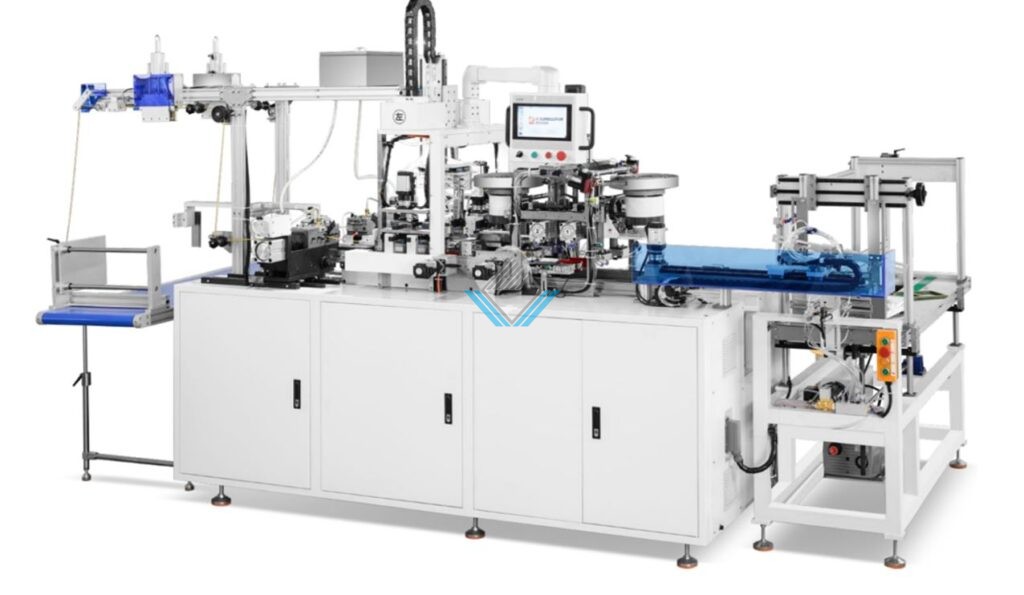

Hình ảnh máy đóng khuy luồn dây túi giấy tự động:

Video máy đóng khuy luồn dây túi giấy tự động:

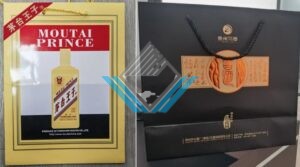

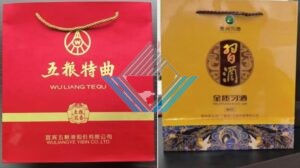

Hình ảnh túi giấy sau khi sử dụng máy đóng khuy luồn dây túi giấy tự động:

Giới thiệu máy đóng khuy luồn dây túi giấy tự động:

So với dòng máy cũ, thiết bị mới đã loại bỏ cơ cấu truyền động bằng xích và thay bằng mô-đun chuyển động tuyến tính, giúp giảm các sự cố do xích gây ra, đồng thời tránh hiện tượng túi giấy bị kẹt vào xích.

Sử dụng mô-đun tuyến tính giúp máy vận hành với tốc độ cao hơn và độ ổn định tốt hơn. Toàn bộ máy được thiết kế dễ vận hành hơn, tích hợp nhiều hệ thống điều khiển servo.

Chức năng máy đóng khuy luồn dây túi giấy tự động:

Số TT	Chức năng
1	Cấp túi tự động, nối túi không cần dừng máy, đóng khuy (mắt cáo) tự động, bọc đầu dây bằng miếng nhựa, tự động luồn dây, đếm và thu túi, cảnh báo tự động, v.v.
2	Vị trí lỗ có thể điều chỉnh theo kích thước túi. Phù hợp với nhiều loại dây như dây 3 sợi, dây cotton, dây co giãn, dây ruy băng, v.v. Sau khi luồn dây, chiều dài đầu dây kéo ra có thể điều chỉnh.
3	Thiết bị này kết hợp hoàn hảo các công đoạn thủ công truyền thống gồm bọc đầu dây bằng nhựa, đóng khuy (mắt cáo) và luồn dây, giúp giảm chi phí sản xuất và nâng cao hiệu quả sản xuất.

Thông số kỹ thuật máy đóng khuy luồn dây túi giấy tự động:

Model	MM4-600B
Chiều rộng mặt túi:	180 – 450 mm
Chiều cao mặt túi	180 – 450 mm
Định lượng giấy	160 – 300 g
Khoảng cách lỗ trên túi	70 – 160 mm
Chiều dài dây	300 – 480 mm (bao gồm độ căng của dây)
Chiều dài đầu dây kéo ra khỏi túi	Có thể điều chỉnh phù hợp theo túi và loại dây sử dụng
Tốc độ sản xuất	40 – 50 chiếc /phút (Tốc độ thực tế phụ thuộc vào sản phẩm, chất lương)
Kích thước máy	2800 × 1350 × 2200 mm
Trọng lượng máy	2200 kg
Tổng công suất	12 kW
Kích thước đục lỗ	Tùy chọn 4-( có thể tùy chọn khi đặt máy)

Lưu ý: Khách hàng chuẩn bị đường hơi vào máy

Qui trình công nghệ của máy đóng khuy luồn dây túi giấy tự động:

Danh sách và xuất xứ linh kiện máy đóng khuy luồn dây túi giấy tự động:

Số TT	Tên linh kiện	Thương hiệu
1	Vòng bi	IKO- Japan
2	Vòng bi	Harbin – China
3	Xi lanh khí	AirTAC -China
4	Thanh dẫn hướng	SLM- Gemany ( Liên doanh)
5	Dây đai đồng bộ	Jaguar – China
6	Động cơ servo (19 cái)	HCFA – China
7	Hệ thống điều khiển servo (1 bộ)	HCFA – China
8	Động cơ bước	Leadshine – China
9	Màn hình cảm ứng	HCFA – China
10	Công tắc nguồn	Schneider- France
11	Contactor AC	Schneider- France
12	Cảm biến	Omron- Japan
13	Aptomat (CB)	CHINT- China
14	Rơ le	Omron- Japan
15	Mô-đun tuyến tính (5 bộ)	CCM
16	Bơm chân không	EUROVAC – Taiwan

Danh sách số lượng động cơ cấu hình máy đóng khuy mắt ngỗng luồn dây túi tự động

STT	Tên thiết bị	Model	Số lượng
1	Màn hình cảm ứng 10 inch (Delta)		1
2	Bộ điều khiển vận hành		1
3	Động cơ servo 400W		12
4	Động cơ servo 750W có phanh		3
5	Động cơ servo 750W		4
6	Động cơ bước Leadshine	57CM23	2
