MÁY CHIA CUỘN CHÂN THỦY LỰC
Ký hiệu: XSD-1300M

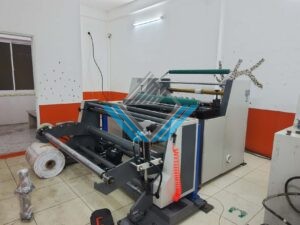

Hình ảnh máy chia cuộn giấy chân thủy lực độc lập:

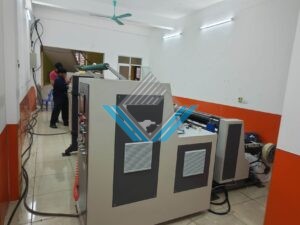

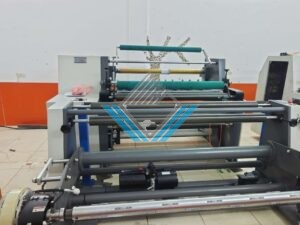

Hình ảnh máy chia cuộn giấy chân thủy lực độc lập Vũ Gia lắp cho khách hàng:
Video Vũ Gia bàn giao máy chia cuộn giấy chân thủy lực độc lập:
Thông số kỹ thuật máy chia cuộn giấy chân thủy lực độc lập:
|
Mã máy |
XSD-1300M |
| Kết cấu toàn máy |
Kiểu tách rời trước – sau |
|
Chế độ truyền động máy chủ |
Động cơ đồng bộ, truyền động đồng trục |
| Động cơ chính |
Động cơ 5,5 kW (6 cực), điều chỉnh tốc độ bằng bằng biến tần 7,5 kW Shanghai Painier |
|
Điều khiển bằng máy tính |
PLC điều khiển tập trung, màn hình cảm ứng HMI, tích hợp công nghệ điều khiển lực căng kiểu côn, tự động tính toán |
|
Phương thức lên cuộn |
Kiểu tách rời, thủy lực |
| Phương thức truyền động toàn bộ máy |
Truyền động đai đồng bộ |
|
Cụm máy chỉnh lệch tự động |
Hệ thống chỉnh lệch tự động bằng máy tính, loại siêu âm |
| Trục thu cuộn |
Trục nở 3 inch, đường kính cuộn thu tối đa φ600 mm, 2 trục |
|
Trục xả cuộn |
Trục khí nở 3 inch, đường kính cuộn xả tối đa φ1100 mm. |
| Phương thức cấp liệu |
Nâng tự động bằng thủy lực (tải trọng 1000 kg). |
|
Lực căng xả cuộn |
Phanh bột từ 150 N·m, 1 cái, China |
| Lực căng thu cuộn |
Ly hợp bột từ 100 N·m, 2 cái, China |
|
Phương thức chia |
Dao tròn trên – dưới, 8 bộ, (đường kính trục dao trên 50 mm, đường kính trục dao dưới 50 mm) |
| Độ dày giấy cắt |
0.016-0.40mm ( chia bằng dao tròn) |
|
Độ chính xác cắt giấy |
±0,20 mm |
| Khổ giấy cắt nhỏ nhất |
25 mm |
|
Chiều rộng giấy nạp tối đa |
1320 mm |
| Tốc độ cơ khí |
5 – 200 m/phút (Tốc độ thực tế phụ thuộc đặc tính của vật liệu, độ dày vật liệu…) |
|
Tổng công suất |
7,5 kw |
| Điện áp nguồn |
AC 380 V |
|
Kích thước máy (D × R × C) |
3,3 × 2,3 × 1,65 m |
| Trọng lượng máy |
3200 kg |
|
Quạt hút phế liệu |
1 chiếc |
| Vòng bi |
NEY nhập khẩu |
|
Contactor |
Chint – China |
Ghi chú:
1,Thân máy chính sử dụng tấm đúc HT280 / thép tấm Q345, gia công CNC chính xác và lắp ráp tổng thể.
2, Đường kính lõi lô keo 105 mm, làm bằng nhôm, bề mặt lô keo được hiệu chỉnh song song tĩnh.
3, Đường kính lô dẫn 90 mm, làm bằng nhôm, gia công chính xác đồng nhất trong – ngoài, hiệu chỉnh song song tĩnh, bề mặt lô được xử lý oxy hóa, giúp bề mặt mịn hơn, vận hành ổn định hơn, độ chính xác cắt cao hơn.
