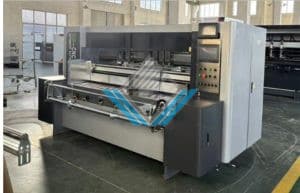

Máy chia carton chỉnh khổ tự động

Được đánh giá 5 trên 5

Thông tin sản phẩm

Nội dung bài viết

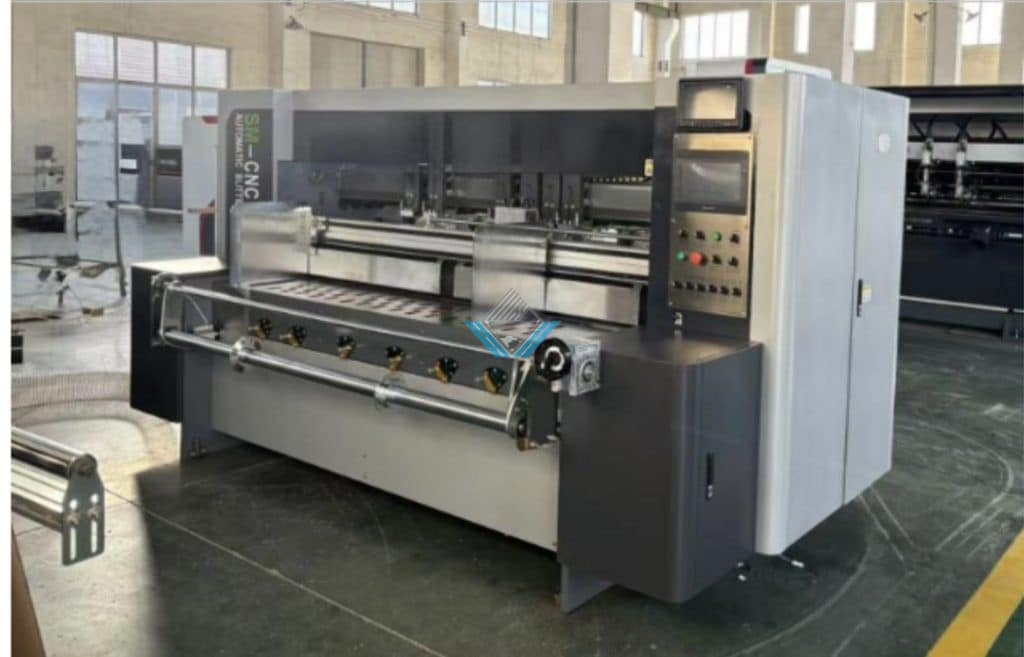

Model: SMBD-CNC-2750

Tương thích cả đơn hàng nguyên và đơn hàng lẻ, tự động thay đổi đơn hàng.

Cấp giấy bằng servo không cần ép, không làm ảnh hưởng đến độ nén của sóng carton.

Số TT	Ưu điểm
1	Kích thước ép lằn tối thiểu: 30 × 100 mm
2	Tích hợp chế độ thủ công và tự động, lô hàng lớn sử dụng tự động, lô hàng nhỏ có thể cấp giấy thủ công.
3	Cụm dẫn giấy cạnh trước sử dụng 3 servo, không cần ép, đảm bảo an toàn cho người vận hành.
4	Sử dụng ray dẫn hướng tuyến tính, có lỗ tháo lắp, thuận tiện cho việc thay thế.
5	Điều chỉnh khe hở áp lực bằng điện
6	Sử dụng động cơ servo truyền động độc lập, thay đổi đơn hàng, phân cắt và cấn lằn hoàn thành trong 1–5 giây.
7	Kết nối Wi-Fi, hỗ trợ chỉnh từ xa.
8	Điều chỉnh tấm chắn bên bằng servo

Giao diện người-máy kết hợp điều khiển PLC, hệ thống điều khiển thân thiện với người vận hành, kết cấu đơn giản, dễ bảo trì.

Số TT	Chức năng
1	Bàn cấp giấy tự động, đảm bảo an toàn cho người vận hành và giảm cường độ lao động.
2	Con lăn ép trước, gá dao chia giấy và con lăn cấn lằn có thể điều chỉnh độc lập tự động.
3	Cài đặt chế độ mài dao thủ công/tự động.
4	Tự động điều chỉnh chiều cao bìa và áp lực bằng servo.
5	Điều chỉnh vi sai bằng chế độ nhấp (Jog).
6	Tự động đếm số lượng.
7	Độ chính xác chia giấy và cấn lằn: ±0,5 mm.
8	Giao diện người-máy kết hợp điều khiển PLC, cụm dao chia giấy mỏng được điều khiển bằng động cơ servo độc lập, tốc độ thay đổi đơn hàng tự động 1–5 giây, độ chính xác ±0,5 mm.
9	Thao tác đơn giản, thân thiện với người sử dụng, không yêu cầu kỹ thuật cao, công nhân phổ thông có thể vận hành.
10	Bộ phận chia cắt sử dụng lưỡi dao hợp kim vonfram chất lượng cao, tuổi thọ dài, đường cắt bìa phẳng, không bị ép nứt và không có ba via.
11	Máy có thể lưu trữ 999 đơn hàng.

Model	SMBD-CNC-2750	SMBD-CNC-3250
Cấu hình chia – cấn lằn (dao/lằn )	4/6 5/8 6/10
Tốc độ sản xuất tối đa	160 m/phút
Chiều rộng chia giấy tối đa	Giữa dao 1 và dao 2 tối đa 2100 mm (4 dao 6 lằn)	Giữa dao 1 và dao 2 tối đa 2600 mm (4 dao 6 lằn)
Chiều rộng cấp giấy tối đa	2500 mm	3000 mm
Chiều rộng chia giấy tối thiểu	135 mm
Chiều dài cấp giấy tối thiểu	200 mm
Khoảng cách cấn lằn tối thiểu	30 × 100 mm
Cấu hình điều chỉnh khe hở	Tự động
Công suất động cơ chính	23 kW	25 kW
Kích thước máy (D × R × C)	1900 × 3750 × 1800 mm	1900 × 4150 × 1800 mm
Trọng lượng máy	4780 kg	5080 kg

Số TT	Tên linh kiện	Thương hiệu
1	Màn hình cảm ứng	FANYI – China
2	PLC	INOVANCE – China
3	Aptomat	SCHNEIDER – France
4	Rơ-le	SCHNEIDER – France
5	Nút nhấn	SCHNEIDER – France
6	Động cơ chính	YONGSHUN – Guangzhou, China
7	Bộ điều khiển	INOVANCE – China
8	Động cơ truyền động	INOVANCE – China
9	Bộ giảm tốc	LAIJI – China
10	Cảm biến quang điện	AUTONICS – Korea
11	Công tắc tiệm cận	AUTONICS – Korea
12	Xi lanh khí	TIANAO – China
13	Biến tần	SCHNEIDER hoặc DELTA – France / Taiwan, China
14	Vòng bi	HRB – China
15	Van điện từ	AIRTAC – Taiwan, China

Số TT	Hạng mục	Ghi chú
1	Con lăn ép trước	Đường kính: 158
2	Con lăn cấn lằn	Đường kính: 158
3	Tường máy	Độ dày: 25 (thép tấm)
4	Lưỡi dao	Kích thước: 200 × 122 , độ dày: 1,3 mm, vật liệu: hợp kim thép vonfram
5	Trục cao su	Đường kính: 158
6	Trục ép	Đường kính: 158
7	Thanh răng và bánh răng	Vật liệu: thép hợp kim, răng nghiêng
