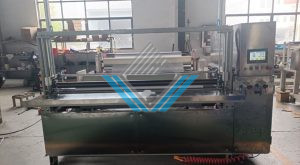

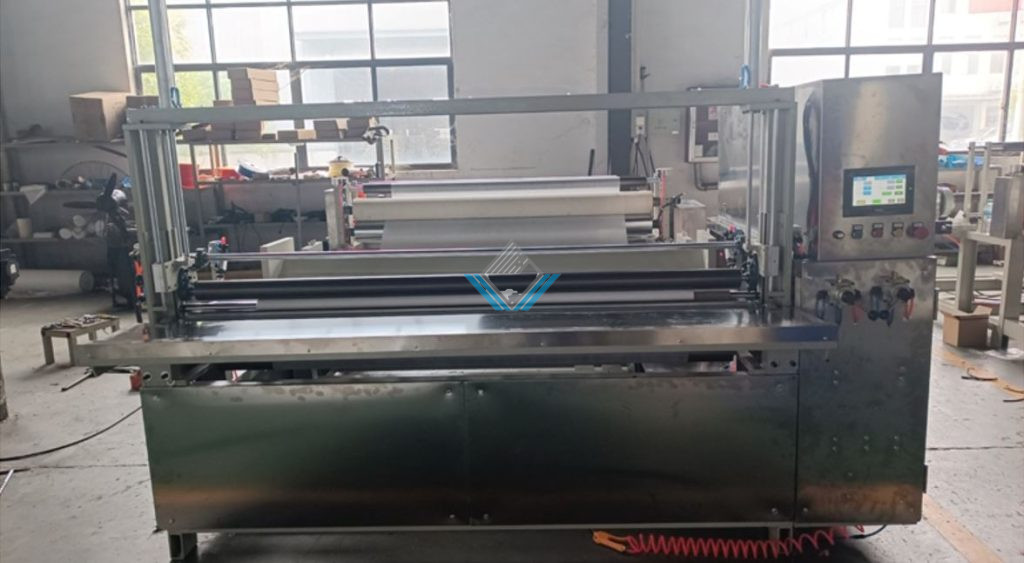

Máy cắt vải không dệt trải giường Spa

Đặc điểm

Bộ phận thân máy: Khung máy sử dụng thép rãnh tiêu chuẩn quốc gia số 10#, đảm bảo độ ổn định khi vận hành tốc độ cao.

2

Bộ phận cấp giấy: Truyền tải đồng bộ giữa trục thép và trục cao su.

4

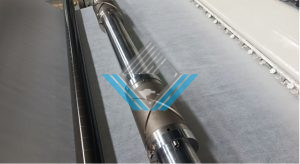

Bộ phận cắt điểm: Sử dụng hộp bánh răng trục vít kết hợp phương pháp tạo nét đứt theo đường xoắn ốc, vận hành nhẹ và ít tiếng ồn.

6

Bộ phận thu cuộn: Cấu trúc thu cuộn bề mặt sử dụng hệ thống hai trục lăn, sử dụng van tỷ lệ chính xác điều khiển hệ thống ép chặt bằng khí nén. Được trang bị 1 trục thu khí nở 76mm.

8

Bộ phận đếm: Sử dụng cảm biến quang điện  ( chức năng đếm bằng encoder)

Model

KF-1850A

Đường kính cuộn thu

≤ 1000 mm

Đường kính lõi ống giấy

1800 mm

Chiều rộng trục lăn

80 m/phút

Độ chính xác đếm

±2.0 mm

Tải trọng tối đa lên/xuống liệu

Khoảng 1.5 tấn

Áp suất khí nén yêu cầu

Khoảng 6 kg

Số TT

Cấu hình máy

1

1, Được trang bị cơ cấu nâng trục hơi bằng xi lanh khí nén điều khiển bằng đòn cánh tay kép.

2,Sử dụng bộ điều khiển lực căng bột từ để điều khiển xả cuộn.
3, Được trang bị 1 bộ giá đỡ xả liệu.

2

1, Toàn bộ sử dụng phương thức truyền động bằng xích và bánh xích.

3

1, Cấu trúc thu cuộn bề mặt sử dụng hệ thống hai trục lăn.

2,Thu cuộn bằng trục hơi (trục khí nở): lực căng cuộn ổn định, độ chặt cuộn đồng đều, có thể điều chỉnh độ chặt/lỏng.

3,Cơ cấu ép chặt khí nén, hai đầu sử dụng thanh trượt tuyến tính để di chuyển lên xuống, trục ép thu cuộn định vị song song bằng thanh răng.

4

① Điều khiển tốc độ bằng biến tần.

② Bộ đếm chiều dài (đếm mét).

③ Điều khiển truyền tải đồng bộ bằng dây đai đồng bộ, kiểm soát lực căng xả cuộn.

④ Các thiết bị điện liên quan khác: sử dụng thương hiệu “Chint” sản xuất tại Chiết Giang.

5
