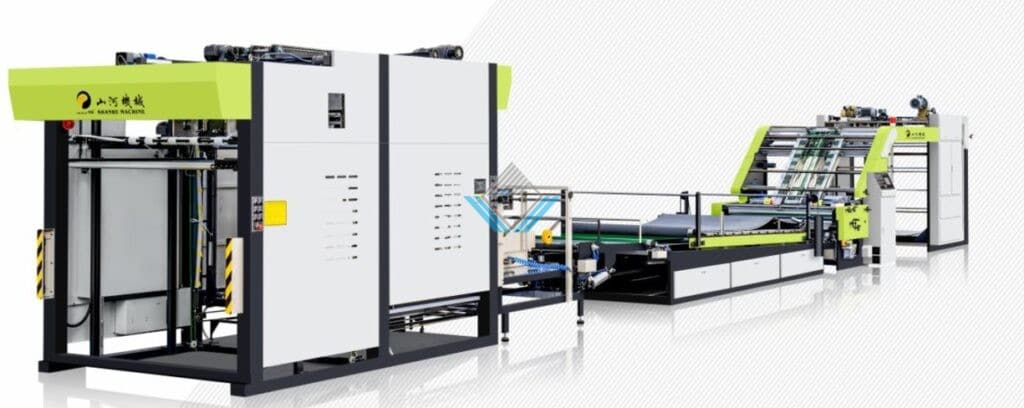

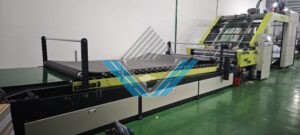

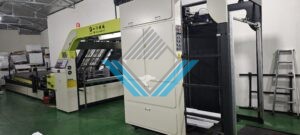

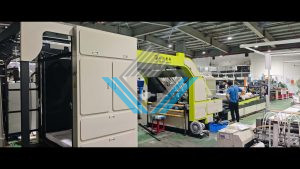

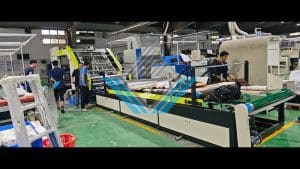

Máy bồi tốc độ cao Shanhe bản Châu Âu

Model HBF – 2

Tốc độ cơ khí: Tối đa 20.000 tờ/giờ

Điều khiển tự động: Máy chủ  kết nối với máy thu giấy (máy chủ điều khiển máy thu giấy như: đẩy tiến/lùi đầu cấp giấy, chiều rộng giấy mặt, chiều rộng giấy đáy, điều chỉnh cạnh đơn  bên phải của giấy đáy,  con lăn nâng phía sau giấy đáy tiến/lùi, định vị chính xác  bồi, điều chỉnh lực gió, bàn ép tự động tiến/lùi, máy lật với 7  nút ấn điều chỉnh bằng điện, v.v.).

Điều khiển tự động: Máy chủ  kết nối với máy thu giấy (máy chủ điều khiển máy thu giấy như: vỗ giấy, đẩy tiến/lùi đầu cấp giấy, chiều rộng giấy mặt, chiều rộng giấy đáy, điều chỉnh cạnh đơn  bên phải của giấy đáy,  con lăn nâng phía sau giấy đáy tiến/lùi, định vị chính xác  bồi, áp lực con lăn, lượng keo, điều chỉnh lực gió, bàn ép tự động tiến/lùi, máy lật với 7  nút ấn điều chỉnh bằng điện, v.v.).

Độ dày tường  máy: Thân tường máy chủ đúc dày 22 mm

Lô inox cấp keo: Đường kính 150 mm

Lô keo: Đường kính 100 mm

Lô cấp giấy sóng: Đối với model HBF-3, được trang bị lô thép phẳng dạng xoắn có hoa văn (đường kính 150 mm),ưu điểm là giúp giấy đáy được trải phẳng, dễ ăn keo, không bị nhăn, bẹp sóng.

Lô ép bồi: Ø 100 mm

Kết cấu vòng bi:

Toàn bộ vòng bi  hai bên gá máy được nâng cấp lên vòng bi đôi, giúp kéo dài tuổi thọ vòng bi, kết hợp hệ thống cấp dầu tự động, thuận tiện bảo dưỡng, giảm hư hỏng.

Điều chỉnh lượng keo:Điều chỉnh thủ công bằng tay quay

Không gian đặt giấy đáy: 3 m, mở rộng không gian, thuận lợi cho giấy đáy khổ lớn, xếp giấy và thao tác vận hành.

Đặc điểm

Điều khiển bằng một phím, chính xác và nhanh chóng.

2

Tiêu chuẩn EU, vận hành an toàn.

4

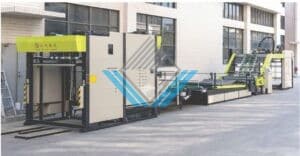

Các chức năng như : Nạp giấy tốc độ cao, dán keo giấy sóng,  bồi giấy, ép , lật giấy , xếp chồng và thu giấy, tự động xuất giấy và các khâu khác  đều được hoàn thành cùng một lúc, tích hợp trực tuyến và dễ vận hành. giảm đáng kể các liên kết chuyển đổi sản xuất, giảm cường độ lao động của người lao động, tiết kiệm chi phí hoạt động của doanh nghiệp.

Mã máy

2200x1650mm

Khổ giấy sử dụng tối thiểu  (RxD)

128-450g/m²

Độ dày giấy đáy

(đối với sản phẩm yêu cầu giấy đáy : trên 250g)

(đối với sản phẩm yêu cầu giấy đáy : trên 250g)

Giấy sóng

Tốc độ vận hành tối đa

<±1.5mm

Công suất máy

(Tùy chọn nạp bằng dây băng hoặc hút chân không)

41.7kw ( máy nạp giấy bằng băng tải)

Công suất thực tế

38.7kw ( máy nạp giấy bằng băng tải)

Kích thước máy ( DxRxC)

10.500+6.000kg

Số TT

2

Model thế hệ thứ 3 được định vị theo tiêu chuẩn công nghiệp châu Âu: Parker, MAC, Pepperl+Fuchs, Siemens, Beck, Yaskawa, Omron, Schneider và các thương hiệu hàng đầu quốc tế khác tại Hoa Kỳ để đảm bảo tính ổn định và độ bền của toàn bộ hoạt động của máy. Điều khiển tập trung PLC Siemens của Đức, điều khiển tự lập trình toàn bộ hệ thống, đạt được khả năng điều khiển cơ điện tử, đơn giản hóa các bước vận hành ở mức độ lớn nhất, tiết kiệm nhân lực.

3

4

5

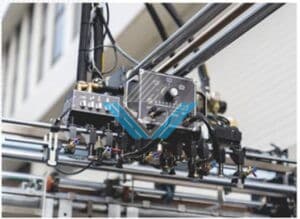

Đầu nạp giấy không trục servo: sản phẩm được cấp bằng sáng chế do chính chúng tôi phát triển，được thiết kế với đầu nạp giấy dành cho máy in cao cấp  với tốc độ nạp tối đa là 20.000 tờ/giờ.

Bộ kiểm soát điều chỉnh điện tử tự động, nhập kích thước giấy, bộ nạp giấy sẽ tự động di chuyển đến đúng vị trí và cũng có thể tinh chỉnh được.  Đầu hút lớn được cải tiến đặc biệt dành cho giấy cong vênh và biến dạng.

6

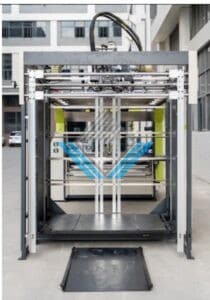

Phương pháp nạp giấy đa năng:

– Toàn bộ chồng giấy có thể được đẩy vào đầu nạp giấy và có thể điều chỉnh trái phải, đặc biệt thích hợp để nạp toàn bộ chồng sản phẩm giấy khổ lớn.

– Có thể căn chỉnh giấy bên ngoài máy và đẩy giấy vào dọc theo rãnh một cách chính xác và gọn gàng.

– Cửa căn chỉnh giấy được trang bị “tự động điều chỉnh điện” và bệ xếp giấy trước dạng cổng bên ngoài để dành không gian và thời gian cho việc nạp giấy và đảm bảo an toàn cho nhân viên nạp giấy. Đáp ứng được yêu cầu làm việc hiệu quả trong việc phân loại giấy trong khi làm việc.

.

7

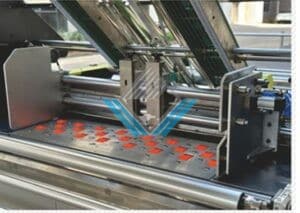

Dòng  A sử dụng “cấu trúc nạp giấy hút dưới cạnh trước servo”:

Hệ thống điều khiển servo độc đáo làm tăng lưu lượng khí và tăng cường ma sát khi nạp giấy, giúp nạp giấy đáy cong vênh, thô, nặng và khổ lớn dễ dàng hơn. Mỗi lô cao su nạp giấy đều được trang bị vòng bi  một chiều, dừng chính xác, nạp giấy ổn định và lô  cao su có tuổi thọ cực cao từ 5-10 năm, giúp giảm công thay thế và giảm chi phí sau bán hàng. Phù hợp với mọi loại giấy sóng và thích hợp hơn để vận chuyển carton nhiều lớp.

Có thể tùy chọn lắp ben vỗ giấy bên phải để vỗ giấy đáy. Động cơ điều chỉnh độc lập được nâng cấp có thể tự động căn chỉnh giữa máy và cũng có thể điều chỉnh độc lập phía bên phải, giúp giải quyết vấn đề giấy đáy không đạt chuẩn.

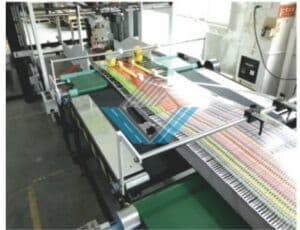

Toàn bộ carton sóng được hút và đưa ra theo phương thẳng đứng bằng băng tải đục lỗ, đặc biệt thích hợp để  bồi thẻ, carton , G-pit và F-pit. Giấy đáy được vận chuyển mà không cần kéo.

8

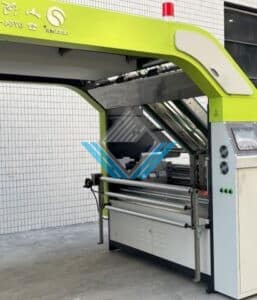

– Loại thông thường có chiều dài 2,2m, thiết kế đơn giản, nhỏ gọn, tiết kiệm diện tích hơn.

-Loại phiên bản mở rộng có không gian 3 mét, thuận tiện cho việc nạp, xếp chồng và vận hành giấy nền khổ lớn.

9

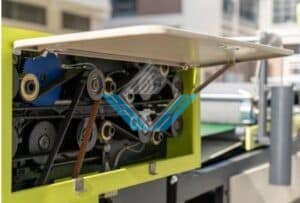

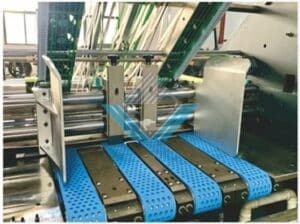

Sử dụng băng tải nhập khẩu để thay thế cho bộ truyền động xích bánh răng truyền thống, bộ truyền động bánh xe đồng bộ và dây curoa đồng bộ hoàn hảo thực sự đạt độ mài mòn “0”, đảm bảo tuổi thọ của máy được kéo dài vô hạn. Về cơ bản, giải quyết vấn đề cán màng không chính xác của lớp giấy trên và dưới do xích kim loại ban đầu bị kéo dài và bánh răng bị mòn, do đó đảm bảo kiểm soát được lỗi cán màng ở mặt trước và mặt sau trong phạm vi ±1,0mm để đạt được sản phẩm  hoàn hảo.

Tất cả các vòng bi ở bên trái và bên phải của ghế động cơ chính đều được cải tiến thành cấu trúc vòng bi  kép, có thể kéo dài hiệu quả tuổi thọ của vòng bi. Với hệ thống cung cấp dầu tự động, thuận tiện cho việc bảo trì máy và vòng bi không dễ bị hư hỏng.

Cấu trúc gia cố: Thành khung máy chính được làm dày tới 35mm và toàn bộ máy được gia cố để đảm bảo hoạt động ổn định và tốc độ cao.

10

Lô dán keo có đường kính lớn được sử dụng để phủ keo đều trong quá trình vận hành tốc độ cao và đảm bảo keo không bị bay hoặc bong tróc. Bộ phận dán keo do Shanhe Machinery thiết kế sử dụng lô phủ keo đặc biệt có con lăn có hoa văn đặc biệt, dán có khía vân và hoa văn keo hình thoi để tiết kiệm lượng keo tiêu thụ và giảm hàm lượng nước trong thành phẩm. Đặc biệt phù hợp cho các sản phẩm bồi thẻ. Thiết bị chặn keo độc đáo giải quyết hiệu quả vấn đề keo bắn ra trong quá trình phủ. Thiết bị bổ sung keo hoàn toàn tự động, kết hợp với chu trình phục hồi keo bị mất, tránh lãng phí keo. Đảm bảo độ cứng của sản phẩm và không bị bong keo.

Số TT

Ưu điểm vượt trội

Máy lắp đặt này được thiết kế với tốc độ 200 mét mỗi phút, trong khi đó, máy lắp đặt của các đối thủ cạnh tranh hoạt động ở tốc độ 150-180 m mỗi phút.

2

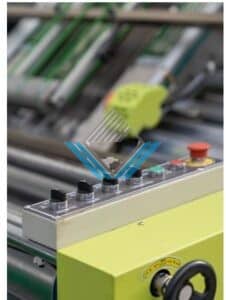

Tính tự động hóa:

Toàn bộ máy tự động thông minh, điều chỉnh bằng một phí,  máy chủ  kết nối với máy thu giấy (máy chủ điều khiển máy thu giấy như: vỗ giấy, đẩy tiến/lùi đầu cấp giấy, chiều rộng giấy mặt, chiều rộng giấy đáy, điều chỉnh cạnh đơn  bên phải của giấy đáy,  con lăn nâng phía sau giấy đáy tiến/lùi, định vị chính xác  bồi, áp lực con lăn, lượng keo, điều chỉnh lực gió, bàn ép tự động tiến/lùi, máy lật với 7  nút ấn điều chỉnh bằng điện, v.v.).

3

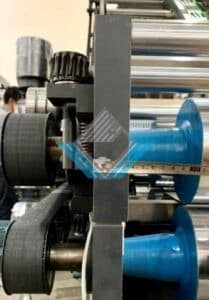

Tường thân máy chủ dày 40 mm, gia công xuống còn 30 mm, đảm bảo độ ổn định khi vận hành tốc độ cao, các máy cùng ngành chỉ sử dụng thép tấm dày 16–20 mm.

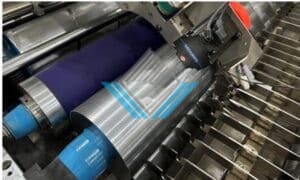

Đường kính lô quét keo đã được mở rộng lên 150mm và được làm bằng thép không gỉ với bề mặt nhám.

5

Gá máy chủ thiết kế hai mặt, hai vòng bi, không cần bảo dưỡng trong sáu tháng.

6

Không gian đặt carton sóng được tăng thêm 250mm so với các sản phẩm cạnh tranh,  khoảng cách giữa các bộ phận sóng được kéo dài thêm 2200mm.

Phiên bản hai chức năng cấp giấy nguyên tấm: Phần cấp giấy mặt được đặt trước, có thể dùng bàn thủy lực đẩy nguyên chồng giấy vào máy, thao tác nhanh chóng – tiện lợi, cũng có thể chỉnh thẳng giấy tại cửa chỉnh giấy bên ngoài máy, sau đó đẩy vào theo ray dẫn, phù hợp với mọi đối tượng khách hàng.

8

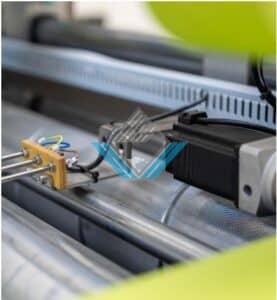

Đối với giấy sóng bị cong vênh: mặt sau của giấy sóng được phun nước đồng đều, từ đầu đến cuối tờ giấy đều được cấp nước,trong khi đó, các máy cùng ngành thường chỉ phun nước được nửa tờ hoặc lượng nước không đồng đều, đây là nhược điểm phổ biến.

Số TT

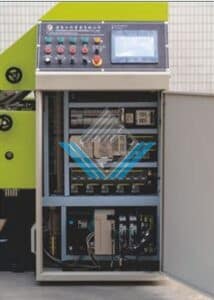

Kích thước giấy có thể được nhập vào màn hình cảm ứng của máy chủ và máy thu giấy sẽ được liên kết ngay lập tức, đồng thời các tấm vỗ giấy và khối định vị của bộ phận thu giấy sẽ di chuyển đến vị trí của chúng. Máy thu giấy cũng có màn hình cảm ứng độc lập, giao diện người-máy, đơn giản và dễ học. Shanhe nỗ lực bổ sung hoạt động kỹ thuật số và cải thiện khả năng điều khiển thông minh cho các máy móc tiên tiến, qua đó giảm yêu cầu về nhận thức cho người vận hành.

2

3

4

Máy sử dụng cơ chế độ vỗ giấy phía trước và vỗ giấy bên, điều khiển servo, vỗ giấy gọn gàng và truyền động trơn tru. Thiết kế hoàn hảo của sản phẩm này đảm bảo các chồng giấy được thu trên toàn bộ tấm thu giấy đều rất gọn gàng.

5

6

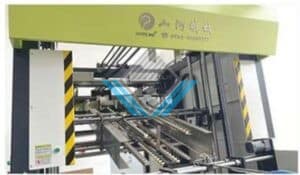

Servo quay lật: Sử dụng động cơ biến tần để đẩy giấy vào và lồng lật được điều khiển bằng servo.

7

– Sử dụng định vị phía sau, giấy được vỗ từ phía trước và hai bên để đảm bảo giấy được thu gọn gàng.

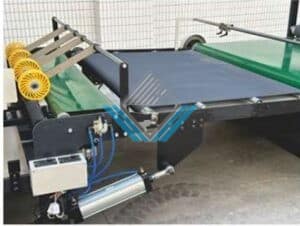

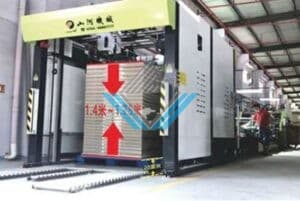

– Thiết bị thu giấy trước, thu  giấy mà không cần dừng máy. Chiều cao của chồng giấy thu có thể điều chỉnh, từ 1400-1750mm.

8

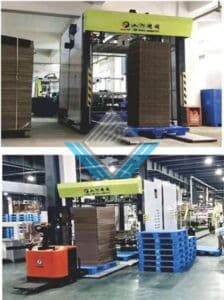

– Chức năng tấm lót chân tự động bù. Khi toàn bộ chồng giấy tự động đẩy ra, tấm lót chân sẽ tự động nạp giấy vào và tự động nâng lên để tiếp tục thu giấy mà không dừng máy.

– Hệ thống ray dẫn tự động bù, lăn ra khỏi tấm đầy và khởi động lại xe đẩy thủy lực. Tránh tình trạng giấy xuất ra không thuận lợi và chồng giấy bị trượt.

– Bảo vệ an toàn: Khi máy đang chạy, nếu có người vào máy sẽ có chuông báo bằng giọng nói tiếng Anh, nếu có người vào sâu hơn thì máy sẽ tự động tắt, chú trọng đến vấn đề an toàn.

Số TT

Parker , USA

2

Yaskawa, Japan

4

VEICHI , China

6

P+F, Germany

8

Schneider,France

10

ABB, Switzerland

12

WEINVIEW, Taiwan

14

INOVANCE, China

16

CPG, Taiwan

18

Siemens , Germany

20

Patented owned

22

BECKER, Germany

Kích thước giấy bồi

sản phẩm/h

sản phẩm/h

8.000 – 11.000

sản phẩm/h

Giấy sóng đơn B

sản phẩm/h

sản phẩm/h

sản phẩm/h

sản phẩm/h

sản phẩm/h

7.000-8.000

sản phẩm/h

Giấy sóng BE 5 lớp

sản phẩm/h

sản phẩm/h

sản phẩm/h

sản phẩm/h

sản phẩm/h

4.000-4.500

sản phẩm/h
