MÁY BỒI GIẤY SÓNG TỰ ĐỘNG
Ký hiệu:HW-1200

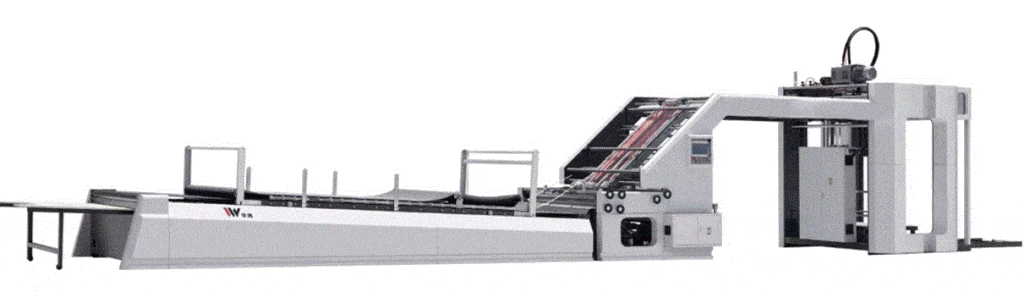

Hình ảnh máy bồi giấy sóng tự động 1200:
Giới thiệu máy bồi giấy sóng tự động:
Máy bồi tốc độ cao thông minh HW-1200 chủ yếu bồi giấy và bìa cứng để tăng cường độ bền và độ dày của vật liệu, hoặc tạo hiệu ứng đặc biệt. Sau đó, máy sẽ cắt bế và tạo hình thành hộp bao bì, biển quảng cáo và các ứng dụng khác.
Máy tích hợp hệ thống điều khiển chuyển động với hệ thống hiệu chỉnh servo. Nhiều cảm biến quang điện phát hiện vị trí tương đối của giấy lót và điều khiển độc lập các động cơ servo ở cả hai mặt của giấy mặt để cân bằng. Chỉ cần nhập kích thước giấy, máy sẽ tự động hiệu chỉnh và cho phép vận hành sản xuất.
Thông số kỹ thuật máy bồi giấy sóng tự động:
|
Mã máy |
HW-12000 |
| Khổ giấy tối đa (RxD) |
1200x1200mm |
|
Khổ giấy tối thiểu (RxD) |
390x360mm |
| Độ dày giấy |
120-600g/m² ( giấy mặt) |
|
0.5-10mm ( giấy đáy , sóng B,A,AB,E…) |
|
| Độ chính xác |
±1mm (thẻ bồi ±0,5) |
|
Tốc độ |
12000 sản phẩm/ giờ (Tốc độ thực tế phụ thuộc khổ giấy, chất lượng giấy sóng, chất lượng keo…) |
|
150m/min (Tốc độ thực tế phụ thuộc khổ giấy, chất lượng giấy sóng, chất lượng keo…) |
|
|
Công suất |
22KW |
| Kích thước máy ( DxRxC) |
14.5 x 2.2 x2.4m |
|
Chiều cao chồng giấy đáy |
400mm |
| Chiều cao chồng giấy mặt |
1800mm |
Cấu hình máy bồi giấy sóng tự động:
|
Số TT |
Tên cấu hình |
Hình ảnh |
|
1 |

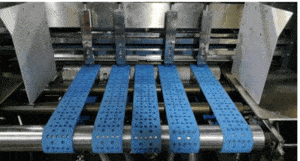

-Cấu trúc nạp giấy đáy sử dụng động cơ servo nhập khẩu để điều khiển băng tải hút, kết hợp với dây đai hút Nita Nhật Bản và van tần số cao SMC, đảm bảo nạp giấy đáy (giấy sóng và giấy bìa cứng) chính xác và trơn tru.
– Nếu giấy sóng bị cong vênh, thanh áp suất khí nén sẽ ép đầu trước của giấy sóng để đảm bảo giấy được xả ra trơn tru. -Van thông gió giấy đáy sử dụng điều khiển quay servo, giúp kéo dài tuổi thọ và tạo ra lượng khí lớn hơn so với van điện từ thông thường. |
|
|
2 |
-Cấu trúc truyền động nạp giấy không trục đảm bảo độ ổn định và tỷ lệ hỏng hóc thấp.
-Cấu trúc 4 nạp 4 hút, cấu trúc cam liên hợp đảm bảo nạp giấy trơn tru và đáng tin cậy. – Điều chỉnh độ lệch giấy và điều chỉnh độ cao vòi phun tách giấy mà không cần dừng máy. |
|
|
3 |

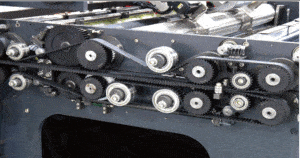

Lực của bộ phận truyền động được phân bổ đều và toàn bộ máy sử dụng hệ thống truyền động đai đồng bộ răng kép nhập khẩu, không cần bảo trì, tiếng ồn thấp và hiệu suất cao. |
|
| 4 | Hệ thống dán keo và định vị:
-Lô keo khía được làm bằng thép không gỉ có độ chính xác cao, chống gỉ và được mài mịn để đảm bảo keo được phủ đều. – Tấm chặn keo được làm bằng đồng được xử lý đặc biệt giúp ngăn keo bị văng hoặc tràn ra ngoài trong quá trình vận hành tốc độ cao và điều chỉnh keo chảy ngược, đảm bảo thiết bị sạch sẽ và tuổi thọ vòng bi dài. – Sử dụng nhiều cảm biến quang điện và tính toán để xác định sự khác biệt giữa giấy mặt và giấy nền, động cơ servo ở cả hai mặt của giấy mặt được sử dụng để bù cho vị trí của giấy mặt, đảm bảo cán chính xác và đồng đều. |
|

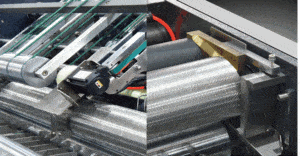

| 5 | Sơ đồ cấu trúc lô keo (cấu trúc thành lô hai lớp) |
|

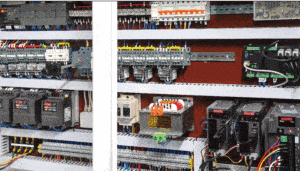

| 6 | Hệ thống điện khí |
|
Danh sách cấu hình chi tiết máy bồi giấy sóng tự động:
|
Số TT |
Tên cấu hình | Hình ảnh |

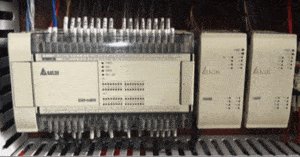

| 1 | PLC – Delta |
|
|
2 |
Màn hình cảm ứng thông minh Fanyi, hỗ trợ Internet vạn vật, nâng cấp từ xa |
|
| 3 | Servo – Delta |
|
|
4 |

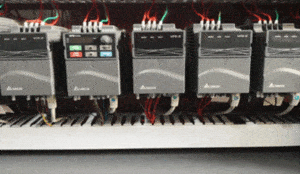

Biến tần – Delta |
|
| 5 |

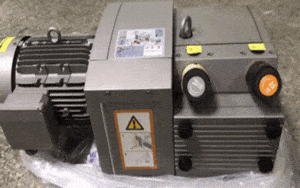

Máy bơm khí Beck của Đức |
|
|
6 |

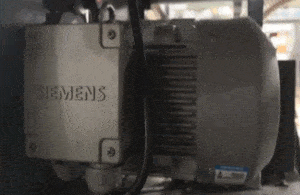

Động cơ chính Siemens |
|

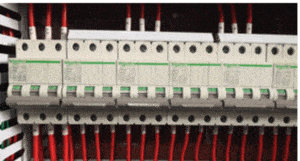

| 7 | Công tắc khí Schneider |
|
|
8 |
Công tắc và nút ấn Mueller của Đức |
|
| 9 | Quang điện Omron |
|
|
10 |

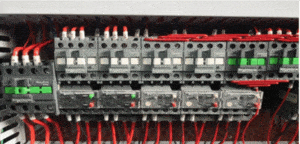

Công tắc tơ Schneider |
|
| 11 | Rơ le Omron |
|
|
12 |

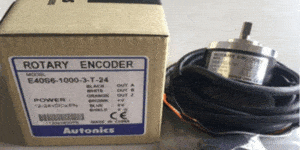

Bộ mã hóa Encoder Autonics |
|
| 13 | Van tần số cao SMC |
|
|
14 |
Hộp số Liming – Taiwan |
|

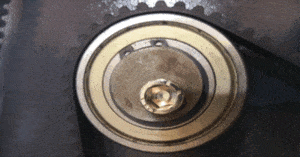

| 15 | Vòng bi chính NSK |
|
|
16 |

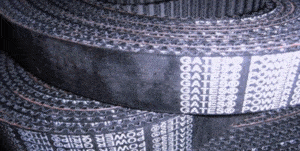

Đai đồng bộ Gaici- Mỹ |
|
| 17 | Băng tải Nida Nhật Bản |
|
|
18 |

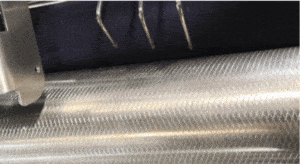

Lô anilox bằng thép không gỉ |
|
