MÁY BỔ CHẠP THÔNG MINH
Model: BCTM-3000

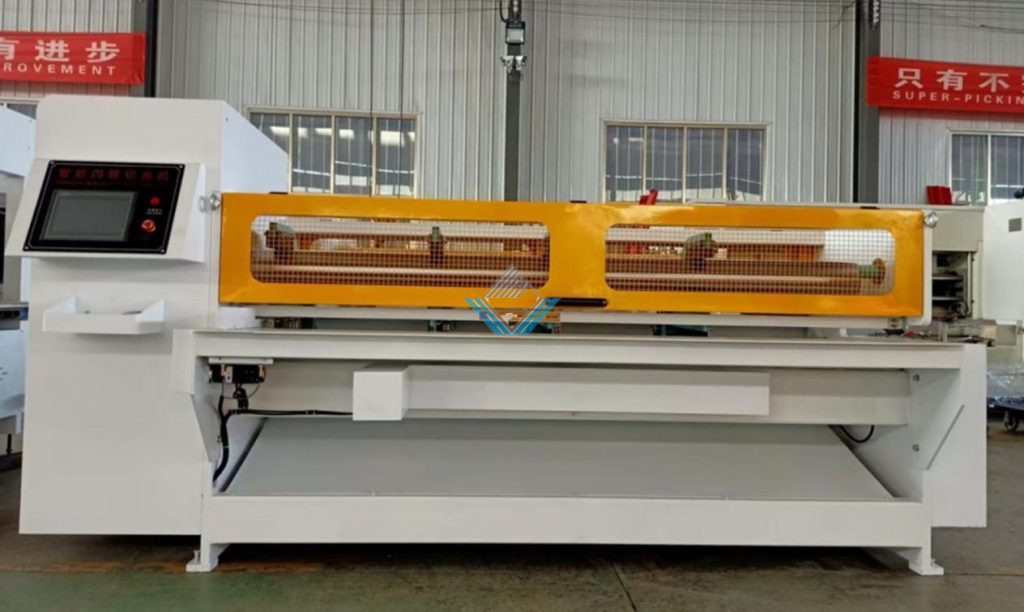

Hình ảnh máy bổ chạp thông minh:
Video máy bổ chạp thông minh:
Thông số máy bổ chạp thông minh:
| Model | BCTM-3000 |
| Kích thước máy | 3900 × 1300 × 1600 |
| Trọng lượng toàn máy | Khoảng 2,1 tấn |
| Độ dày thành máy | 30 mm |
| Chiều dài dao | 480 mm |
| Trục chính | 165 mm |
| Khoảng cách bổ chạp tối thiểu | 115 mm |
| Độ sâu bổ chạp tối đa | 390 mm |
| Độ sâu bổ chạp tối thiểu | 20 mm |
| Chiều dài dao bổ chạp | 480 mm |
| Chiều dài tai thùng tối đa | 60 mm |
| Động cơ truyền động | 1,5 kW |
| Hộp giảm tốc | Hộp giảm tốc bánh răng, sản xuất tại Chiết Giang |
| Điều chỉnh tốc độ | Điều chỉnh tốc độ bằng biến tần |
| Tổng công suất máy | 4 kW |
| PLC | Shenzhen XinKong |
| Động cơ servo và bộ điều khiển servo | 5 bộ, Shenzhen XinKong |
| Công suất servo | 400 W |
| Màn hình cảm ứng | Shenzhen XinKong |
| Cảm biến | Xinling |
| Cơ cấu truyền động | Sử dụng bánh răng nghiêng chính xác và truyền động thanh răng |
| Sai số định vị | ±0,5 mm |
Hướng dẫn sử dụng máy bổ chạp thông minh:

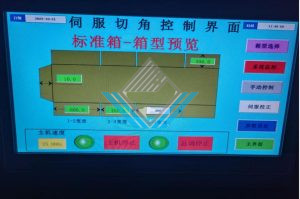

Nguồn điện, bật nút dừng khẩn cấp, vào giao diện chính. Trên giao diện chính, trước tiên chọn kiểu thùng carton, sau đó nhập kích thước chiều dài, chiều rộng của thùng carton, chiều dài bổ chạp và chiều dài tai thùng.
Trên giao diện chính có nút bật/tắt máy chính và ô nhập tốc độ máy chủ, có thể điều chỉnh tốc độ máy chủ. Nhấn bật máy chủ, nhập khoảng cách dao, chiều dài bổ chạp và chiều dài tai thùng, sau đó nhấn “điều chỉnh tổng” để bắt đầu điều chỉnh dao. Sau khi điều chỉnh dao hoàn tất, máy sẽ tự động dừng và có thể bắt đầu gia công tấm carton. Sau khi sử dụng xong, nhấn tắt máy chủ, nhấn nút dừng khẩn cấp, tắt máy và ngắt nguồn điện.
Bên phải màn hình có các nút điều khiển thủ công. Nhấn vào nút này để vào chế độ điều chỉnh dao thủ công, có thể thực hiện điều chỉnh dao bằng điện thủ công, điều chỉnh chiều dài bổ chạp và chiều dài tai thùng.
Bên phải màn hình chính có nút hiệu chỉnh servo, nhấn vào trang hiệu chỉnh dữ liệu, có thể hiệu chỉnh chính xác khoảng cách giữa các dao, bổ chạp và chiều dài tai.
Dùng thước đo khoảng cách từ mép phải của dao thứ nhất đến mép trái của dao thứ hai, sau đó nhập khoảng cách dao 1–2.
Đo khoảng cách từ mép trái của dao thứ hai đến mép trái của dao thứ ba, sau đó nhập khoảng cách dao 2–3.
Đo khoảng cách từ mép trái của dao thứ ba đến mép trái của dao thứ tư, sau đó nhập khoảng cách dao 3–4.
Lần lượt nhấn hiệu chỉnh từ trên xuống dưới để hiệu chỉnh khoảng cách giữa các dao.Nhấn nút độ bổ chạp về 0 để hiệu chỉnh kích thước độ sâu bổ chạp.Nhấn nút chiều dài tai về 0 để hiệu chỉnh kích thước chiều dài tai.
Đo kích thước chiều dài tai, nhập giá trị hiệu chỉnh vào ô vị trí chiều dài tai, sau đó nhấn nút hiệu chỉnh ở bên phải để hiệu chỉnh kích thước chiều dài tai.
Đo kích thước độ sâu bổ chạp, nhập giá trị hiệu chỉnh vào ô vị trí độ sâu bổ chạp, sau đó nhấn nút hiệu chỉnh để hiệu chỉnh kích thước độ sâu bổ chạp.
Trong các nút chức năng bên phải màn hình chính có nút cài đặt thông số. Sau khi vào đây sẽ là các thông số cơ bản của máy. Các thông số này đã được cài đặt hoàn chỉnh. Do việc thay đổi các thông số sẽ ảnh hưởng đến an toàn vận hành của máy, nên không được phép thay đổi. Các thông số này được cài đặt bằng mật khẩu và không cho phép người vận hành truy cập.
Nếu nhập kích thước rãnh vượt quá giá trị tối đa cho phép máy làm việc, trên màn hình sẽ hiển thị cảnh báo bằng chữ màu đỏ.
Giữa mỗi dao đều được lắp cảm biến quang giới hạn. Nếu trong quá trình dao di chuyển xảy ra lỗi dữ liệu, cảm biến có thể ngăn không cho hai dao va chạm. Nếu khoảng cách giữa hai dao quá gần nhau, trên giao diện chính sẽ hiển thị cảnh báo bằng chữ màu đỏ.
Sau khi lắp đặt xong máy mới và cấp điện, trước tiên cần hiệu chỉnh khoảng cách giữa các dao một lần, sau đó mới sử dụng chức năng tự động điều chỉnh dao. Vì trong quá trình vận chuyển, cụm giá dao có thể bị rung lắc hoặc xê dịch.
