BỘ MÁY SẢN XUẤT HỘP GIẤY TRÒN TỰ ĐỘNG
Hình ảnh sản phẩm mẫu (Sản phẩm thực tế đẹp hay không phụ thuộc vào chất lượng ống giấy, tốc độ sản xuất phụ thuộc vào kích cỡ hộp, chất lượng ống giấy, khi khách hàng mua máy cần chuẩn bị đường hơi vào máy):

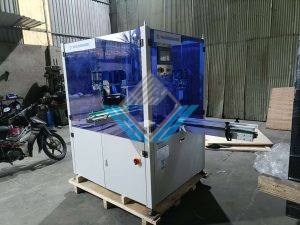

Hình ảnh bộ máy:
1, Máy cuốn mép tự động, ký hiệu: WJ-330A trong bộ máy sản xuất hộp giấy tròn tự động:

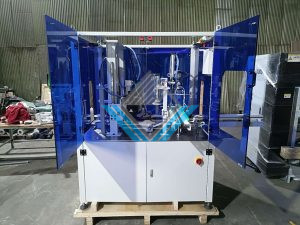

Hình ảnh máy:
Đặc điểm của máy cuốn mép tự động trong bộ máy sản xuất hộp giấy tròn tự động:
- Máy chủ yếu được sử dụng trong quá trình cuộn cạnh bên trong của lon giấy hoặc quá trình viền mép miệng lon giấy. Máy có thể chuyển đổi các chế độ làm việc khác nhau để thực hiện đa mục đích của một máy.
- Khuôn tạo hình tương thích với lô ép bên trong 360 độ. Có thể che các vết cắt của ống giấy, tăng cường độ cứng của miệng và giảm vết nhăn một cách hiệu quả.
- Thiết kế vận hành và xả liệu tự động rất thuận tiện, đồng thời trang bị hệ thống phun bôi trơn nguyên tử hóa có thể điều chỉnh. Không có cặn dầu trong miệng đúc sau khi đúc, giúp cải thiện hiệu quả độ tin cậy của khuôn.
- Thân chính được làm bằng khung nhôm định hình có độ bền cao và kim loại tấm thép không gỉ. Hình dáng của nó nhỏ gọn, súc tích và đẹp mắt, đáp ứng các yêu cầu về cấp thực phẩm và vệ sinh trong các ngành công nghiệp khác nhau.
Xem thêm:
MÁY CUỐN MÉP ỐNG TRÒN TỰ ĐỘNG DÁN NẮP ĐÁY.
Thông số kỹ thuật máy cuốn mép ống tự động:
|
Mã máy |
WJ-330A |
|
Đường kính |
Φ30-126mm |
| Chiều cao |
50-300mm |
|
Độ dày giấy |
0.7-1.5mm |
| Độ chính xác |
±0.3-0.5mm |
|
Số trạm nạp giấy |
4 trạm |
| Số lượng sản phẩm lưu trữ |
20-30 chiếc |
|
Công suất máy |
3.3kw |
| Tốc độ vòng quay máy chủ |
0-1400 vòng quay |
|
Trọng lượng máy |
620kg |
| Kích thước máy |
380 x 110 x 180cm |
|
Điện áp |
220v 50Hz |
| Áp suất khí |
0.4-0.6kpa |
|
Tốc độ thiết kế |
40-50 sản phẩm/min |
| Hệ thống điều khiển |
PLC |
|
Số nhân viên thao tác |
1 người |
| Dầu sử dụng bôi trơn khuôn |
Dầu silicon 50 # |
2.Máy dán keo tự động trong bộ máy sản xuất hộp giấy tròn tự động WJ-330S

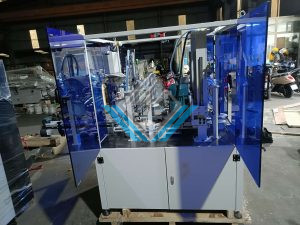

Hình ảnh máy:
Đặc điểm máy dán keo tự động trong bộ máy sản xuất hộp giấy tròn tự động:
Thiết bị áp dụng thiết kế trạm kép tuyến tính. Ống giấy được tự động vận chuyển đến trạm phun keo thông qua thiết bị nạp giấy tự động.
Sử dụng van keo hút chính xác được để bơm ống giấy từ xa mà không cần tiếp xúc.
Thiết kế này sẽ không chà xát vào đầu phun keo khi xử lý các ống giấy bị biến dạng, điều này có thể ngăn chặn hiệu quả vòi phun keo bị mòn và tắc.
Được trang bị thiết bị bộ lọc keo để đảm bảo độ ổn định của keo.
Máy có chức năng khởi động và dừng tự động riêng, có thể tự động làm việc khi có ống và dừng không có ống.
Thiết kế dây chuyền lắp ráp kép có thể được kết nối trực tiếp với các quy trình trước và sau.
Khi sản xuất các đường kính ống khác nhau chỉ cần điều chỉnh số vị trí của bánh truyền động và chiều cao của van phun trên màn hình.
Phương pháp điều chỉnh đơn giản và thông minh, tất cả các bộ phận đều có thể được điều chỉnh linh hoạt.
Thông số kỹ thuật máy dán keo tự động:
|
Mã máy |
WJ-330S |
|
Đường kính |
Φ30-150mm |
| Chiều cao |
30-300mm |
|
Độ dày giấy |
0.6-3mm |
| Kích thước đầu kim phù hợp |
±0.2-1.0mm |
|
Thiết bị quay 180° |
Đã được trang bị |
| Phương nạp giấy |
Nạp giấy tự động |
|
Dung tích bình lưu trữ keo |
5L |
| Số lượng sản phẩm lưu trữ |
20-30 chiếc |
|
Công suất |
1.8kw |
| Trọng lượng máy |
300kg |
|
Kích thước máy |
3.8 x 1 x 1.9m |
| Điện áp |
220v 50Hz |
|
Áp suất khí |
0.4-0.6kpa |
| Tốc độ thiết kế |
50 sản phẩm /min |
|
Bộ điều khiển |
PLC |
| Số người thao tác |
1 người |
3. Máy lắp ráp đáy tự động trong bộ máy sản xuất hộp giấy tròn tự động: WJ-330AS
Hình ảnh máy:
Đặc điểm máy lắp ráp đáy trong bộ máy sản xuất hộp giấy tròn tự động:
Thiết bị áp dụng thiết kế bàn xoay để tự động đổ giấy theo một góc so với đầu hoặc cuối ống giấy và tự động ấn giấy vào vị trí đã hoàn thành việc viền thông qua thanh áp suất servo.
Máy có thể được trang bị hệ thống theo dõi và căn chỉnh dấu màu, dấu màu có thể được in để đạt được vị trí mẫu tự động chính xác trong quá trình làm và in ống giấy và đĩa giấy.
Hệ thống nhận dạng hình ảnh được nâng cấp cũng là tùy chọn. Hai thùng được thiết kế để tự động chuyển sang thùng còn lại khi thiếu nguyên liệu, có thể nhận ra nguồn cung cấp tấm bán dẫn liên tục. Các tấm được hút lên bằng lực hút hướng lên.
Thiết kế tách tấm thông qua hệ thống treo trong quá trình chọn có thể ngăn chặn hiệu quả sự xuất hiện của tấm kép. cái.
Máy được tích hợp sẵn chức năng khởi động và dừng tự động, tự động hoạt động khi có ống và dừng khi không có ống.
Thiết kế dây chuyền lắp ráp kép có thể được kết nối trực tiếp với quy trình trước đó. Kích thước bao gồm một phạm vi rộng, và chỉ cần thay thế bàn xoay cấp liệu và đầu áp suất cho các cỡ khác nhau.
Phương pháp điều chỉnh máy đơn giản và thông minh, tất cả các bộ phận đều có thể được điều chỉnh linh hoạt.
Thông số kỹ thuật máy lắp ráp đáy hộp trong bộ máy sản xuất hộp giấy tròn tự động:
|
Mã máy |
WJ-320AS |
| Đường kính |
Φ35-150mm |
|
Chiều cao |
50-300mm |
| Độ dày giấy |
0.6-3mm |
|
Độ chính xác |
±0.3-0.5mm |
| Phương thức nạp giấy |
Tự động |
|
Dung lượng lưu trữ giấy |
2000 tờ |
| Số lượng sản phẩm lưu trữ |
20-30 sản phẩm |
|
Công suất |
2.5kw |
| Trọng lượng máy |
800kg |
|
Kích thước máy |
3.8 x 1.1 x1.9m |
| Điện áp |
220v 50Hz |
|
Áp suất khí |
0.4-0.6kpa |
| Tốc độ thiết kế |
30-50 sản phẩm/min |
|
Hệ thống điều khiển |
PLC |
| Số người thao tác |
1 người |
Video bộ máy sản xuất hộp giấy tròn vận hành:
